我们在使用CAD软件过程中，也许经常需要求解一些图形的面积，如果图形是不规则的那么求解的难度会上升，现在我们分享一下有关于求解不规则图形面积的方法，大家一起学习一下吧，具体如下：
1.首先打开CAD软件，打开需要求解面积的图形，如图所示，以下面图形为例：
2.接着在下方命令行输入快捷命令“bo”并回车。

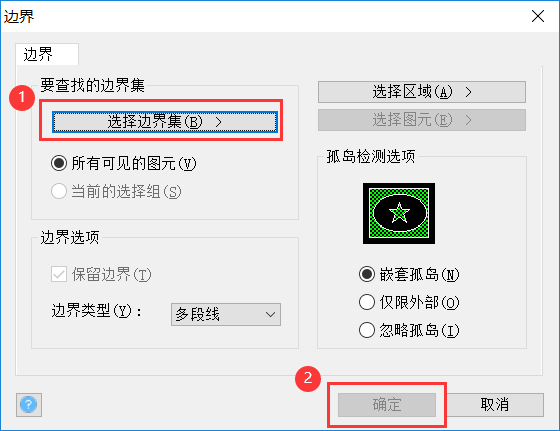

3.在弹出的【边界】对话框中，根据提示完成相应选中图形的操作，不规则图形变成了一个封闭区域，选中封闭图形接着点击右下角确定，如下图所示：
4.然后输入快捷命令“ls”，回车。

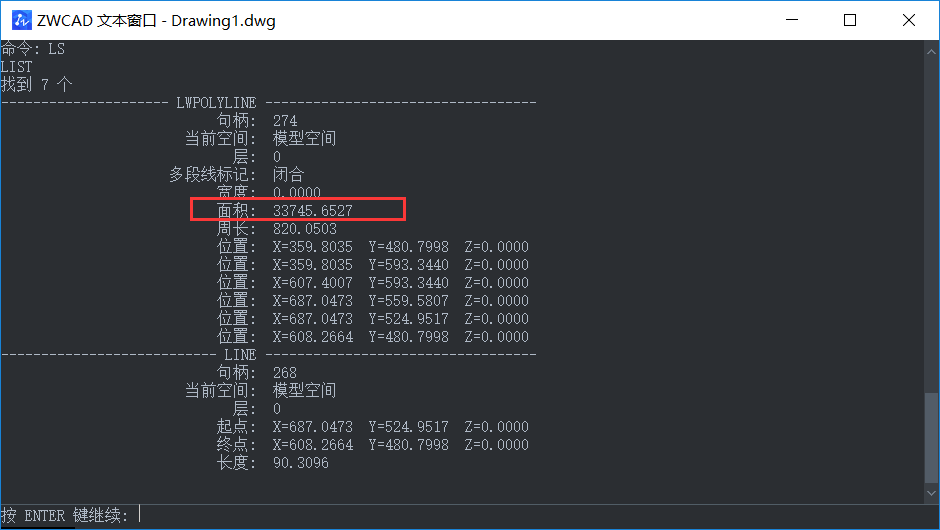

5.最后我们可以看到面积、周长、宽度等不规则图形的信息，如图所示：
关于在CAD中如何求不规则图形面积的方法讲解到这里，这个求解不规则图形面积的方法同样适用于包含弧线段等的不规则图形中，大家可以参考这个方法实际操作一遍。
