在使用CAD软件绘图过程中，角的应用必不可少，如果遇到图纸上大于180度并且需要标注的角该如何标注怎样解决呢？现在我们一起来看一下详细的解决步骤吧：
1、首先打开CAD软件，如下图所示有一角，外交为大于180度的钝角：
2、接着在下方命令行输入角度标注命令“dan”并回车，可以见到默认命令为“指定顶点”，直接回车即可：

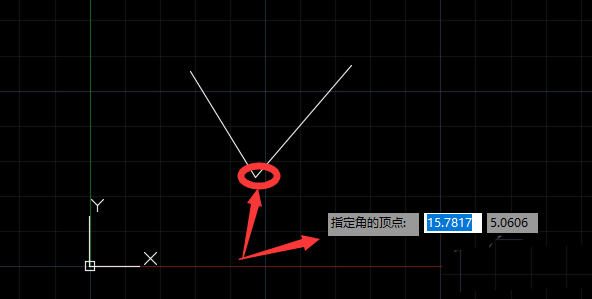

3.然后根据指示命令指定角点，如下图所示：

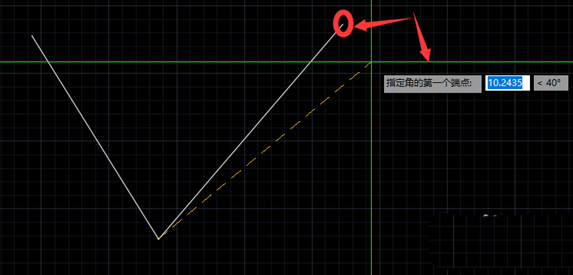

4、继续根据指示命令指定角的第一个端点，如下图所示：

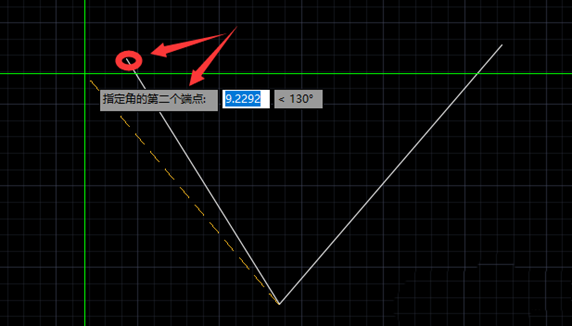

5、指定角的另一个端点。

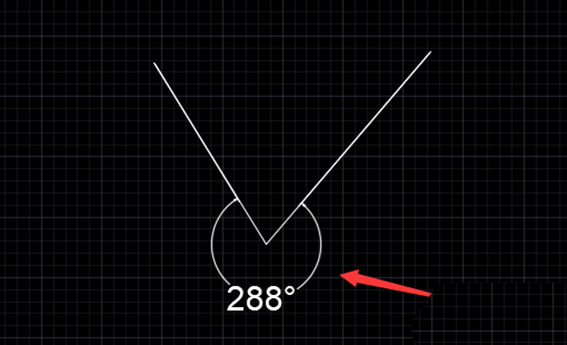

6、最后标注完成，如下图所示，角度标注为288°:
关于如何CAD标注大于180°角的方法已经详细讲解，大家可以参考实际操作一下，相信正在CAD的小伙伴们都能理解并掌握。
