在CAD软件使用过程中，大家也许经常需要绘制不同的图形，多学习不同图形的绘制方法可以帮助我们更加方便快捷进行绘图，今天我们来看一下如何简单绘制花朵，具体步骤如下：

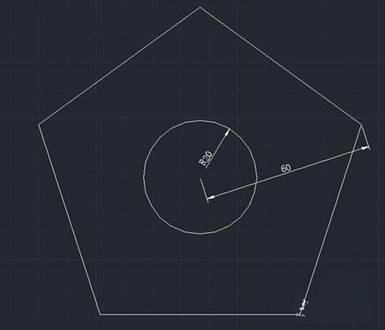

1.首先,打开CAD软件，接着在下方命令行输入“圆”命令（c）,绘制一个半径为20mm的圆，再执行“多边形”命令，绘制一个内切于圆的正五边形，具圆半径为60mm，如下图所示：

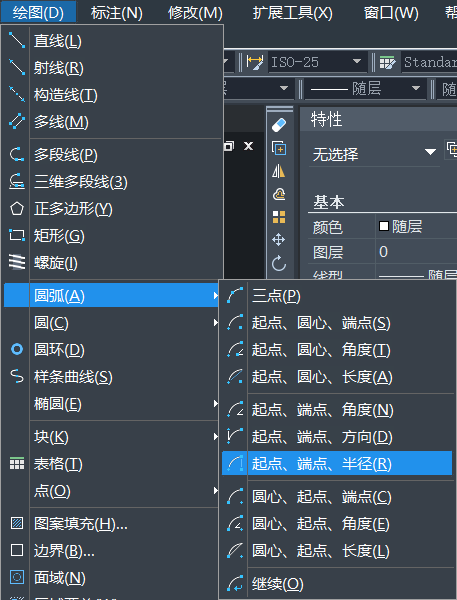

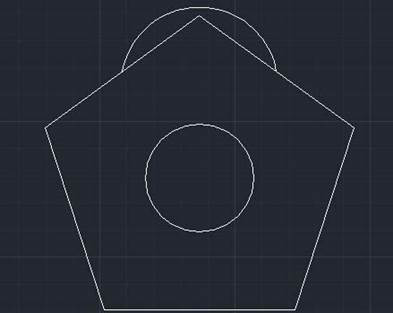

2.选择“绘图——圆弧——起点、端点、半径”菜单命令，过五边形上侧二条边的中点，绘制半径为29mm的圆弧

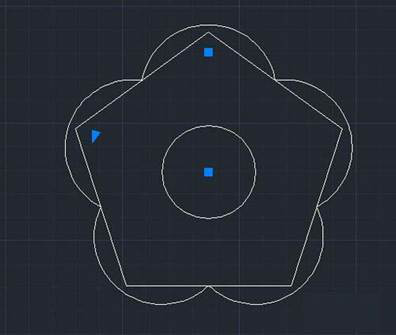

3.然后执行“阵列”命令（AR），选择上一步所绘制的圆弧对象，再选择“极轴”选项，设置捕捉内圆心点作为阵列的中心点，再设置阵列数为“5”，从而完成对圆弧进行阵列，如下图所示：

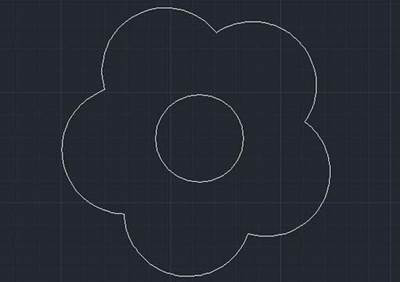

4.执行“删除”命令（E），将五边形删除；接着再执行“施转”命令，围绕圆心将圆弧旋转45度

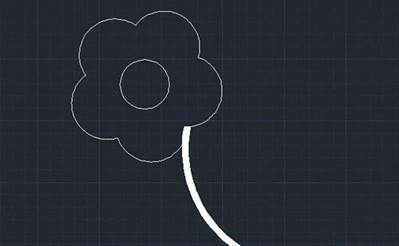

5.执行“多段线”命令，设置起始宽度为5mm,端点宽为5mm,绘制一条如图所示的圆弧

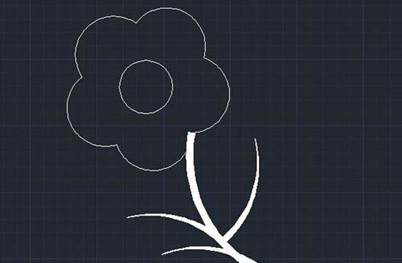

6.再执行“多段线”命令（pl）,设置起始宽度为0，端点宽度为5mm,绘制一条圆弧，并通过执行“复制”命令（co）,再复制出二条多段线，最后依次分别选择多段线，拖动多段线夹点位置，如下图所示：

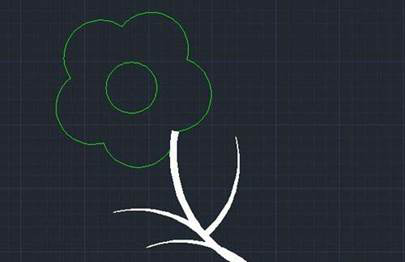

7.最后,按组合键【ctrl+1】,再打开特性面板，在特性面板下拉列表中，将花朵的颜色改为绿色

以上是演示花朵的绘制方法和步骤，有需要的小伙伴们可以参考并实际操作一下。
