CAD软件是一款专业的绘图软件，在使用CAD软件过程中，我们经常需要根据实际要求绘制图形，现在有一个CAD图形，希望其宽度不变，高度方向进行缩放，即不等比例缩放，该如何操作呢？详细步骤如下：

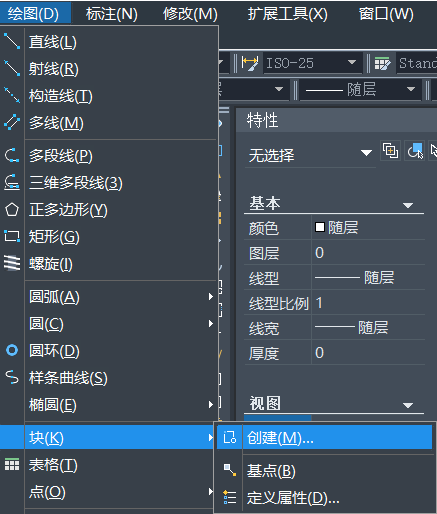

1、首先打开CAD软件，点击上方菜单栏【绘图】——【块】或者在命令行输入快捷键b，将这个图案自定义成块。

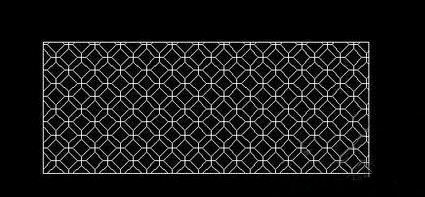

2、自定义块时，需要先选中图案的基点，便于作图方便。如果不选，默认是坐标原点，如下图所示：
3、给图案一个名称，然后点击确定。
4、双击一下刚才命名的图案，发现这个图案已经成块了

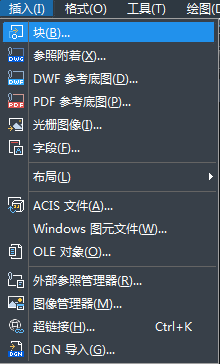

5、接着点击【插入】→【块】，如图所示：

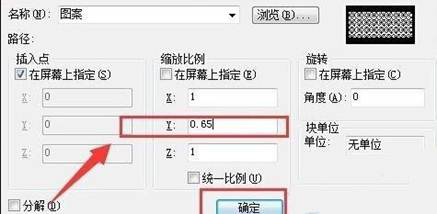

6、弹出如图所示对话框，找到缩放比例。想要缩放的是Y轴，将Y轴的比例调小即可，设置好比例后，点击确定。

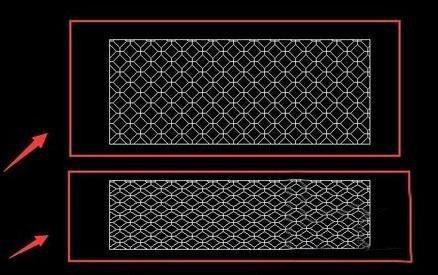

7、如图所示对比效果，可以看到Y轴的比例成功缩小。
关于CAD图形如何进行不等比例缩放的步骤介绍到这里，大家可以在CAD软件上实际操作一下，希望对大家有帮助。
