在使用CAD软件过程中，不同的绘图会有不同的要求，因此掌握CAD中多种不同的功能可以帮助大家更快更好地解决问题，今天我们学习一下折弯标注和折弯线性标注在CAD中如何实现的，具体如下：
一、折弯标注：折弯标注即可以在标注线上添加折弯，方便大半径圆弧的标注。

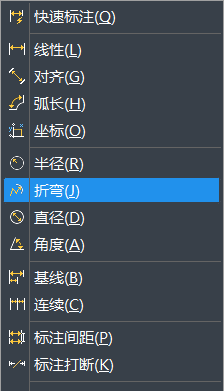

（1）首先打开CAD软件，通过点击菜单栏的标注-折弯打开（也可以在命令行中输入DIMJOGGED调出）。
（2）接着选择圆弧，指定替代圆心的位置，然后指定尺寸线，即半径标注文字的位置，然后确定折弯的位置。实例标注如下所示：
二、线性折弯标注

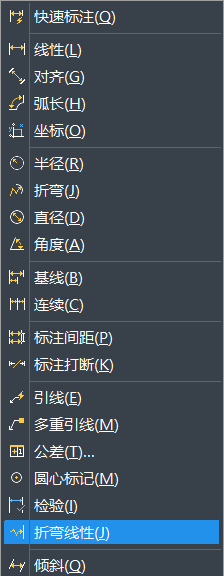

线性折弯标注则针对特别狭长的图形，可以将图形从中间折断并进行标注。但与折弯标注不同的是，它不能直接进行标注而只是在已标注的线性标注上添加一个折弯。在菜单栏上找到标注-折弯线性标注，打开（命令是DIMJOGLINE）

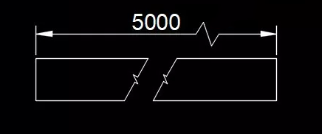

标注效果如下：
折弯标注和折弯线性标注的使用简单易操作，大家可以根据自己图纸的实际情况进行参考使用，希望对正在学习CAD的小伙伴有帮助。
