CAD标注较简单，但是如果想让图纸看起来更美观，普通的标注是不能满足要求，这时候需要对CAD标注样式做一些设置，该如何操作呢？ 具体步骤如下;

一、设置“标注样式”

1、打开CAD软件，接着打开需要标注的图纸。

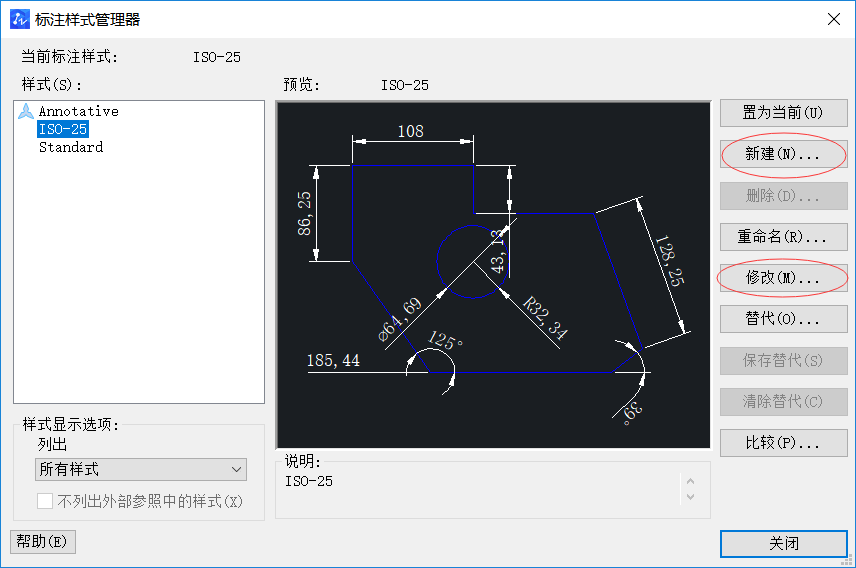

2、按键盘快捷键“D”,调出标注样式管理器对话框或者可以在菜单栏“格式”—-“标注样式”打开。这里我们可以选择“修改”一个已经存在的标注样式，当然也可以选择“新建”一个全新的。

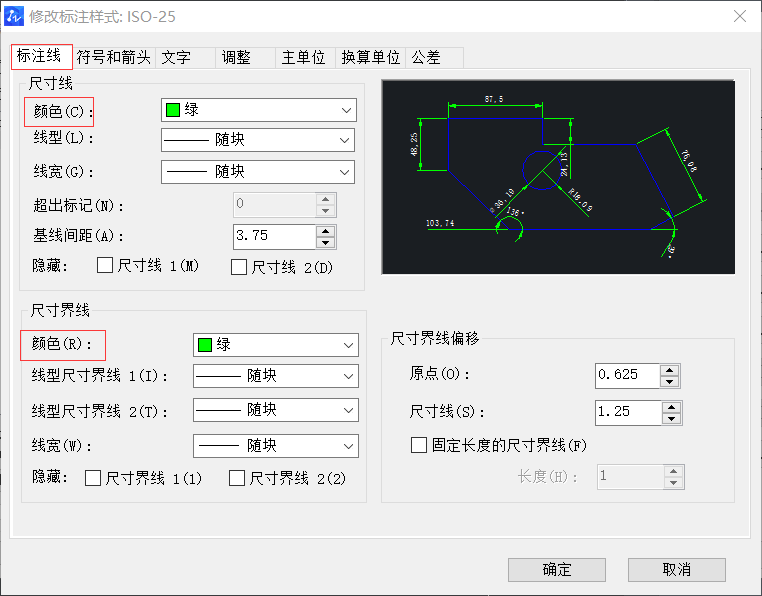

3、点击修改后，进入“标注线”设置：“尺寸线”指数字下的横线（箭头和尺寸线是同样的颜色）；“延伸线”指2根长竖线。如下图所示。

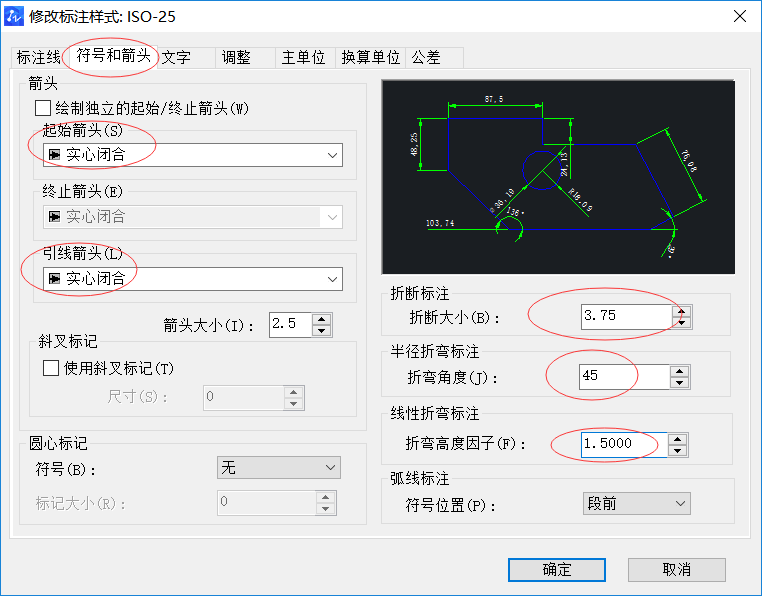

4、进入“符号和箭头”设置：先修改箭头的样子，然后修改箭头的大小；圆心按习惯选择，影响不大。其他的如下图进行设置

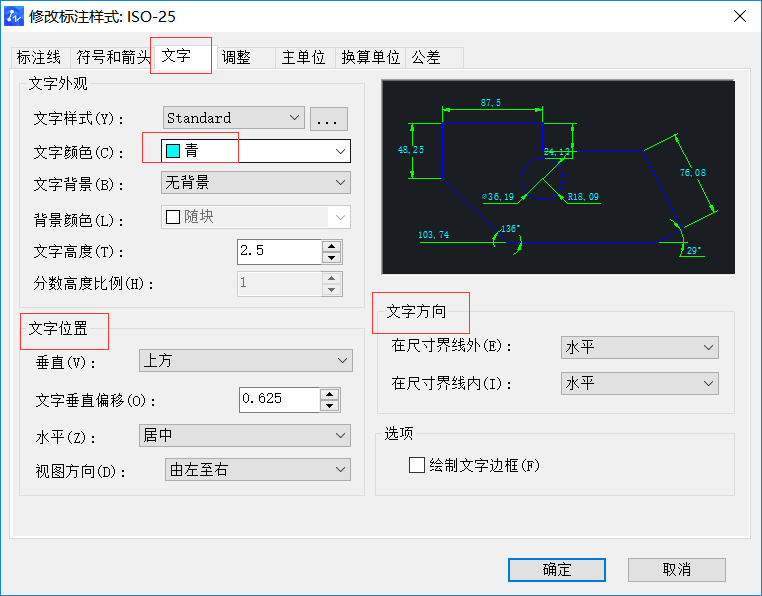

5、进入“文字”设置：首先选文字样式，主要就是选字体，点“...”进入，选宋体或其他的字体；然后修改文字大小3.4；

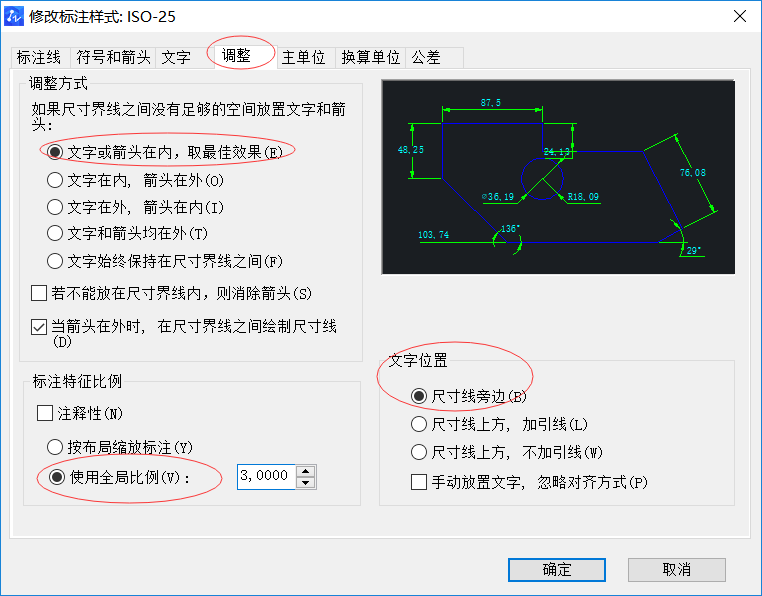

6、进入“调整”设置，调整文字位置、标注特征比例等，如下图所示。

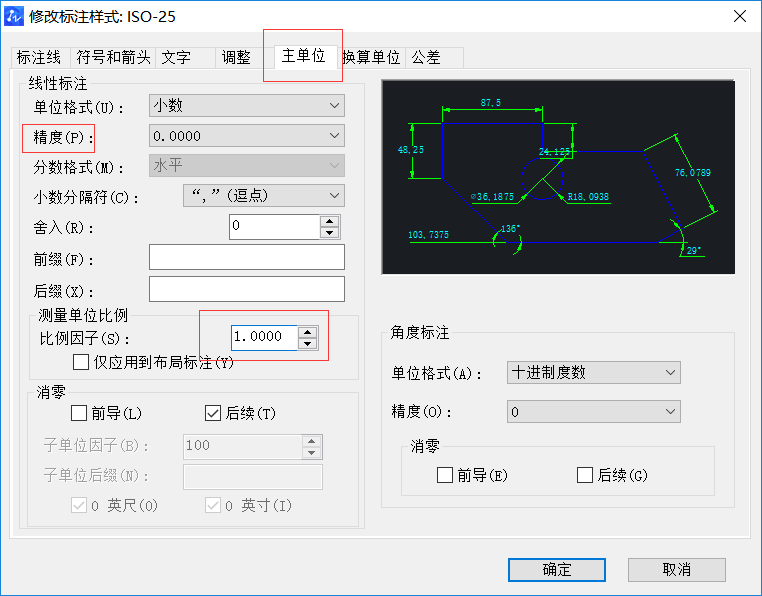

7、进入“主单位”设置：这里有2个精度，一个是线性尺寸，一个是角度尺寸。对于精度较高的制图，一般要选择精确到小数点后两位。如下图所示设置。

8、点击确定，回到标注样式管理器对话框，将修改好的标注样式“置为当前”，这样下次标注就默认使用这个标注样式了。

二、开始标注

1、完成标注样式修改后，就可以开始对图纸进行标注了。

“线性标注”快捷键“dli”

“直标注”快捷键“ddi”

“半径标注”快捷键“dra”

“连续标注”快捷键“dco”

注意事项：标注的时候要根据实际来标注。

关于CAD如何提高标注的美观性的设置方法分享到此，相信同学们都有所收获。
