CAD如何删除不需要的图层
很多小伙伴刚开始使用CAD对一些技巧很欠缺，实用的技巧可以帮助我们快速的解决问题，现在我们来学习一下删除图层的技巧。

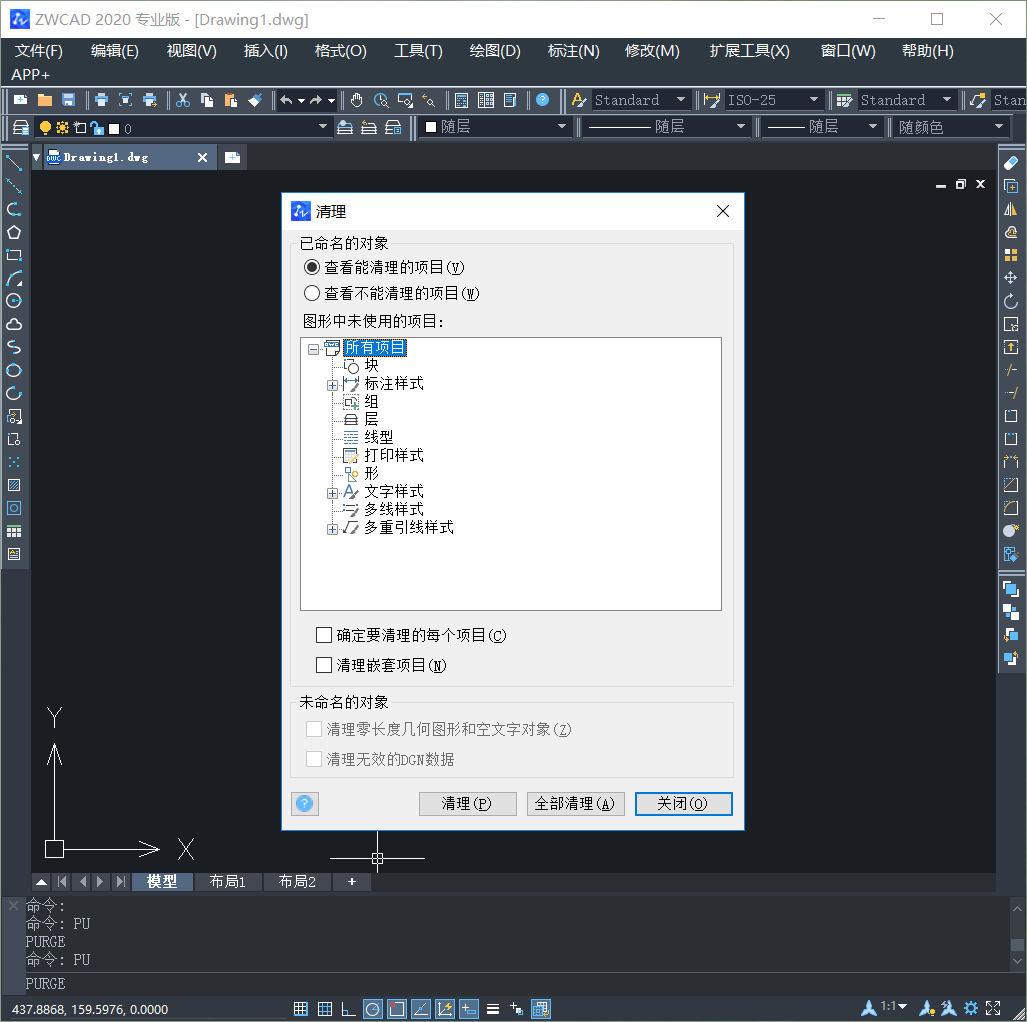

CAD删除不需要的图层有一个命令“PU”可以快速清除，PU即PUrge，输入PU或PUrge后，跳出对话框(见下图)。PU可以清除当前图形文件中未使用的已命名项目，包括图块、图层、线型、文字样式、标注样式等，具体操作按自己需求选择。
PU命令虽然快速删除，但是已应用的图层和0图层是不能删除的。如果要把应用了的图层都删的话，就一个一个配好再删除不需要的。
除上面所说的，还有以下方式：
方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

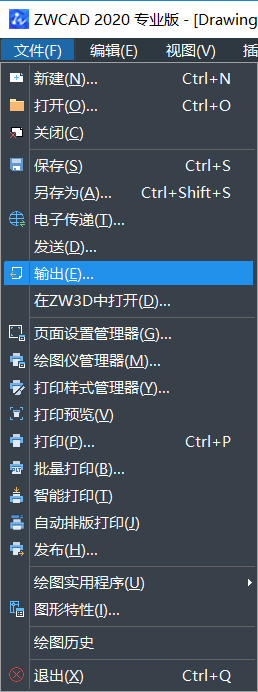

方法2： 选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可以选择保存对象了，把可见或要用的图形选上确定保存，完成后退出这个刚保存的文件，再打开来看看，会发现不想要的图层不见了。
以上就是删除图层的一些方法，希望这些技巧可以帮助你更好地解决问题。更多CAD技巧请关注luck18网址的官方公众号。
