CAD样条曲线和三维螺旋线的绘制技巧介绍

样条曲线是一条通过一系列控制点的光滑曲线，它在控制点的形状取决于曲线在控制点的矢量方向和曲率半径。与平面样条曲线不同，空间样条曲线可以想任意方向延伸，因此经常用来创建曲面边界。三维螺旋线是指一个固定点向外，沿底面所在平面的法线方向，以指定的半径、高度或圈数旋转而形成的规律曲线，一般常用作螺纹特征扫描路径。以下是luck18网址中样条曲线和三维螺旋线的绘制方法：

样条曲线绘制技巧如下：

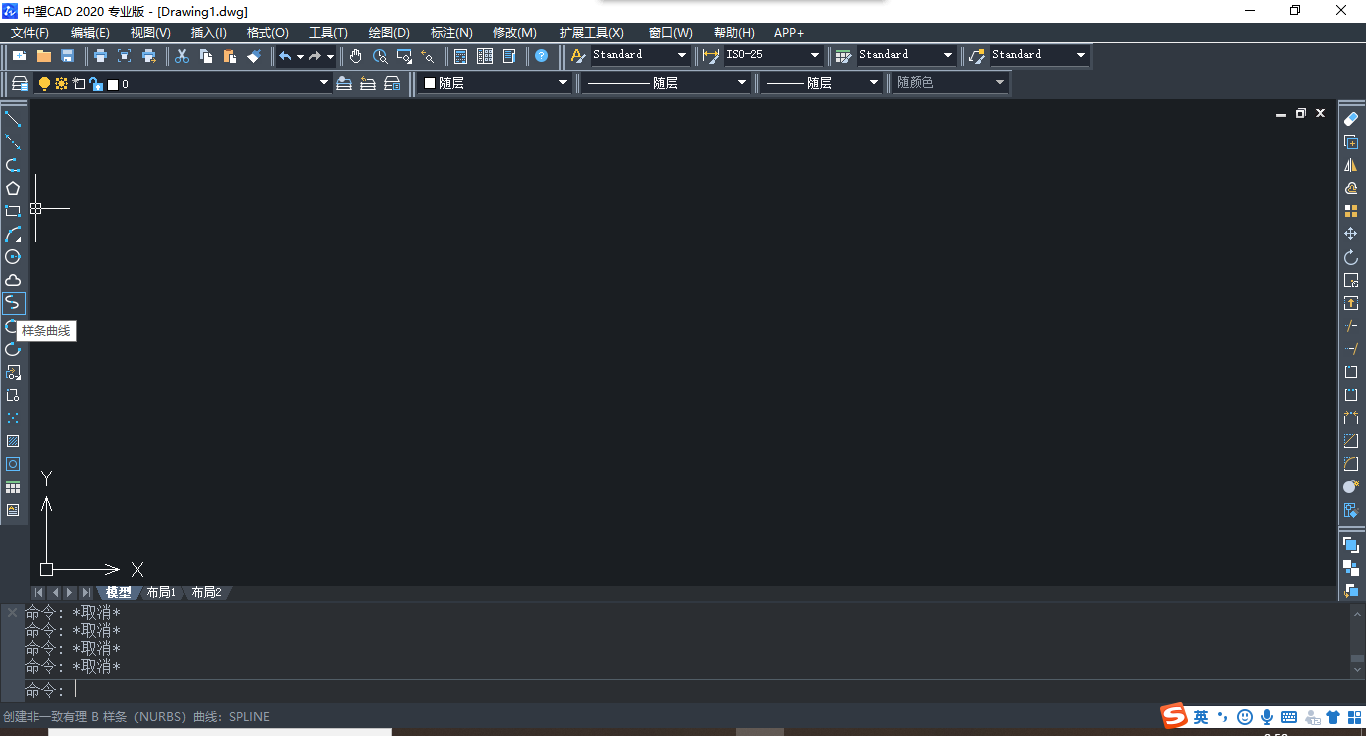

1.首先新建一个空白的图形。然后单击绘图面板中的样条曲线按钮，根据命令行的提示来依次选取样条曲线控制点就可以了。

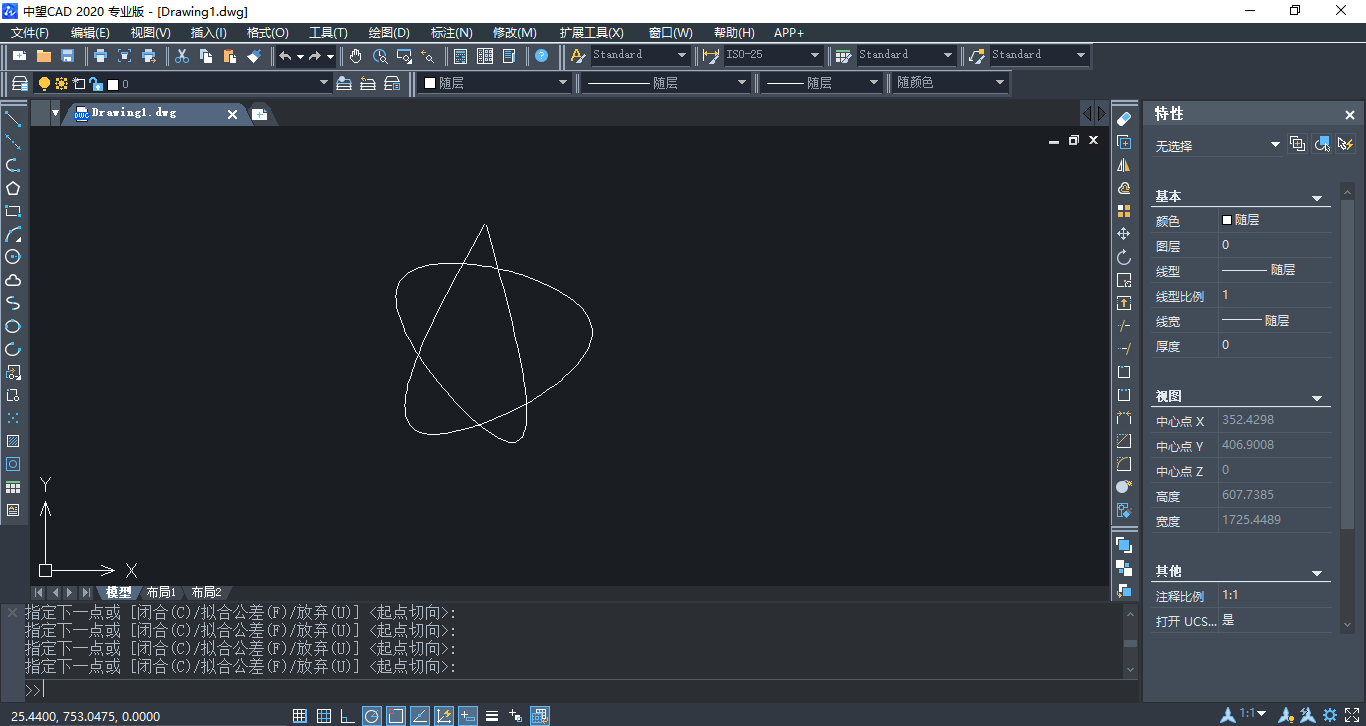

2.这里我们可以根据自己的需求来绘制图形，以下是我用样条曲线绘制出的图形供参考：

螺旋线绘制技巧如下：

1.启用螺旋线的命令是HELIX。执行该命令，指定螺旋线的底面、顶面半径以及螺旋高度等参数后，就可以了。

2.默认情况下螺旋线的圈数为上次创建螺旋线的圈数，因此螺旋线的圈数不是必须设置的选项，当指定螺旋线底面和顶面半径后，可根据命令行的提示，设置圈高和圈数。

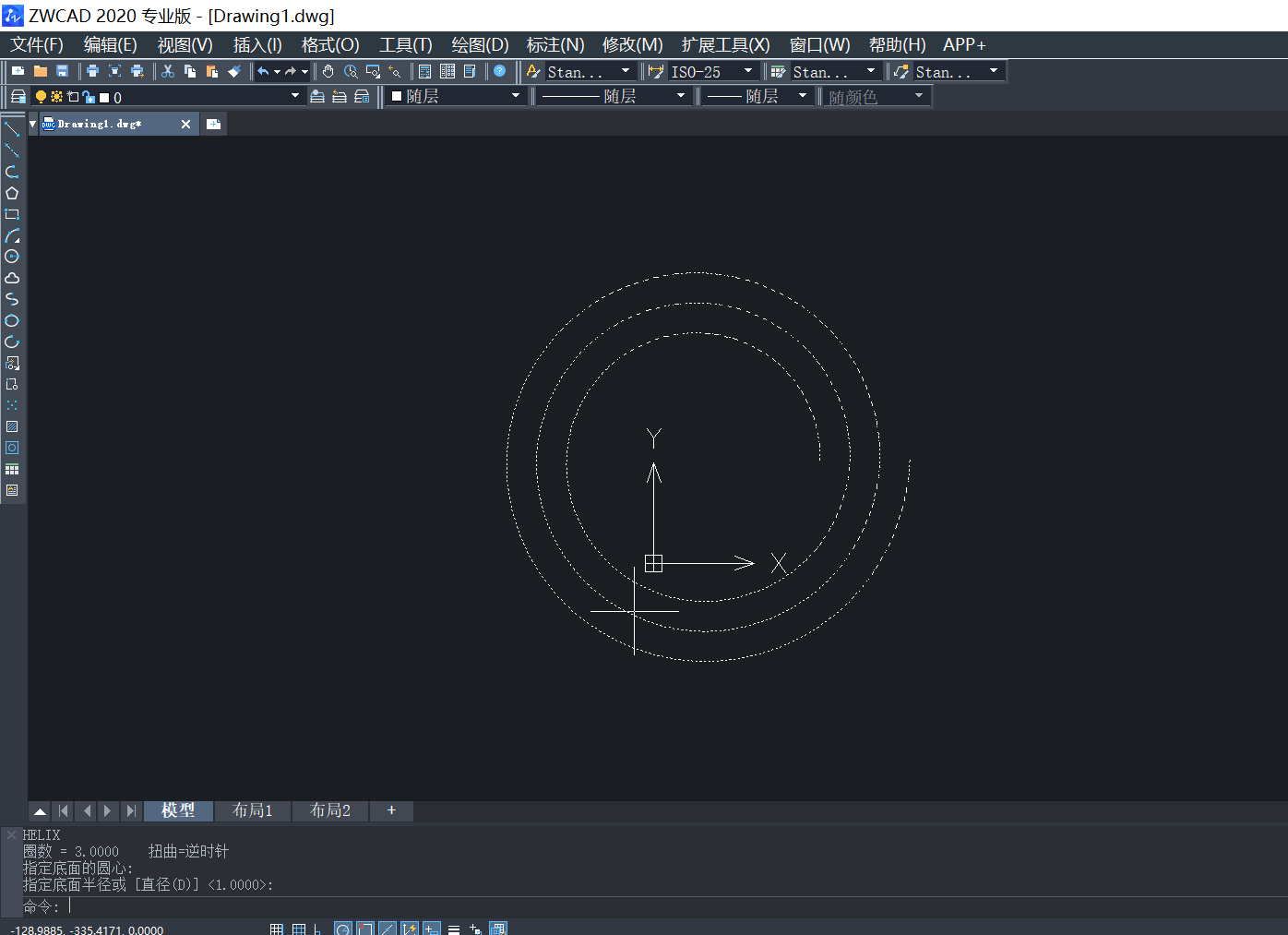

3.圈高等于螺旋线各圈之间的间距乘以螺旋圈数。选择扭曲选项可以指定螺旋线的旋转方向是顺时针还是逆时针。下图是绘制好的螺旋线供参考：

4.创建好的螺旋线，可以通过特性选项板编辑其参数。
