CAD如何让圆弧与直线相连形成设计图
1.首先,我们要打开CAD软件。
2.我们打开正交,绘制一条适当长度的直线。

3.然后,我们以直线中点为圆心,半长为半径,做一个圆。

4.删除多余的线段,剩下半个弧,如图所示。

5.以圆弧中点,做一条适当长的垂直向上的直线。连接弧端到直线顶的两条直线。

6.删除多余的线条,这样就绘制完成了。

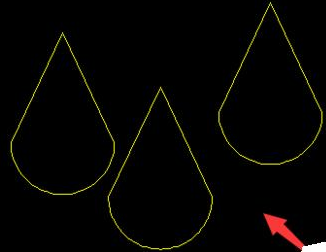

7.下图两个复制位置分布均匀的图像。
