如何快速学会CAD图层管理器的用法
CAD绘图软件中，我们学会了图层管理器的技巧对我们来说是很实用的。下文是我总结的一些技巧：
一、如何设置打印时出现协调图层对话框
我们在打印CAD图纸时，时不时的就能看到右下角弹出“未经协调的新图层”提示，这样会让我们感觉到不舒服。

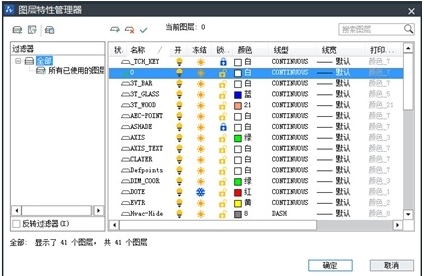

1.这时我们可以点击对话框中的蓝色字体，或者直接输入快捷命令LAYER打开图层特性管理器。
2.找到未协调的新图层，全部选中，单击鼠标右键选择“协调图层”，这样就可以防止下次打印时再弹出提醒啦。
二、新建图层过滤器快速查找图层
1.我们点击CAD工具栏中突出管理器，进入界面。
2.再点击“新建特性过滤器”。
3.设置图层筛选条件，点击确定。
4.这时在图层管理器界面我们就可以看到经过筛选的图层了。
三、隔离图层
1.在菜单栏格式中选择图层工具，选中图层隔离。
2.选择要隔离的图层对象，选取后单击鼠标右键确认。这样就可以把其他不需要的图层隐藏或者锁定起来了。
