CAD如何设计四边形？
我们在使用CAD设计四边形没有头绪该怎么办？本文给大家介绍一些设计步骤。
1.首先，我们打开xelegaCAD软件。
2.我们使用画直线命令（line）绘制出两水平直线。

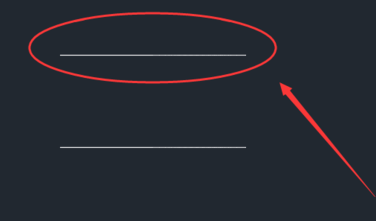

3.然后，用曲线偏移命令复制出第二条水平直线；（偏移快捷键是：O，在命令行键入O即进入偏移命令，输入其数值，然后点要偏移的一侧）。

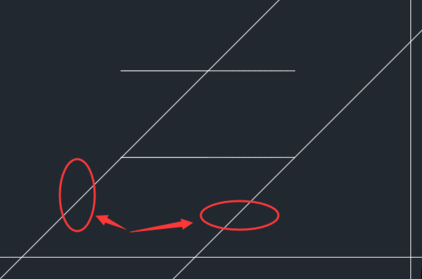

4.我们用构造绘制45度的线，用来作平行四边形的两斜边；（关于平行四边形的角度，自己按图纸要求给数值就好了，我这是演示，就以45度为例）。

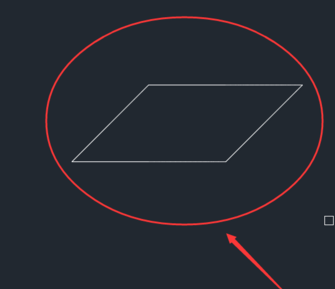

5.我们可以看到图上有一个角没有封闭，这时可以使用EX（延伸），对没有封闭的开口部分，给封闭；使用延伸时，先选要延伸到的边，然后再点需要延伸的线；通过使用TR（修剪命令），剪掉多余的线条，这样一个平行四边形的几何图形就绘制完成了。
