CAD块数量得知技巧
CAD设计图是由许多块组成的，我们如何能快速知道我们用的块的数量和形状？有的CAD版本有设计中心可以直接看，但是有些又没有，本文件给大家介绍几种方法，希望能帮助到大家！
第一种：是查看图形之中所有块的数量。我们可以直接“ctrl+A”全选图形，然后在属性栏中就可以看到，全部下面显示有几个图形，下拉菜单中直接可以看到有几个图块。如果没有属性栏，luck18网址是“ctrl+1”弹出。
第二种：是输入清理命令符“pu”进入清理面板，不仅可以切换查看有几个图块，还可以看到那些可以清理。

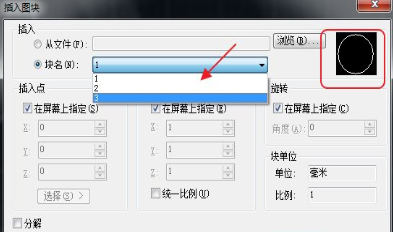

第三种：是最实用的也是最常用的。我们可以使用CAD的插入命令“I（insert）”。这时，面板会提示从文件还是块名。我们可以点击块名，下拉菜单不仅有名字，右边还有预览区域，可以直接看到块的形状。所以这个命令对于我们来说是最实用的了。
