CAD中递延切点的含义及作用
递延切点在CAD中怎么用？
1.递延切点就是能捕捉到圆弧、圆、椭圆、椭圆弧、多段线或样条曲线的切点。当正在绘制的对象需要捕捉多个切点时，将自动打开“递延切点”捕捉模式。可以用它绘制与圆弧、多段线弧或圆相切的直线或构造线。

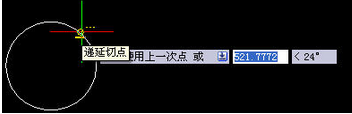

2.两个不相交圆，要建立圆上的t线连接，就好像是自行车链条一样，就要使用到递延切点的方法。在使用递延切点时，先打开了“对象捕捉”功能，然后在切点捕捉时先选圆或弧，然后可以拖动确定线的端点，拖动时线会绕着圆或弧转，如下图所示：
3. 当将垂足与其他选项同时作为固定捕捉选项时，先确定起点后，垂足是可以优先的，当然前提是光标位置接近于垂点位置，但递延垂足则不会优先，通常不出现提示。
