CAD如何设计曲线?
我们从已知条件得知交点坐标和切线方位角,那我们该如何绘制曲线呢?

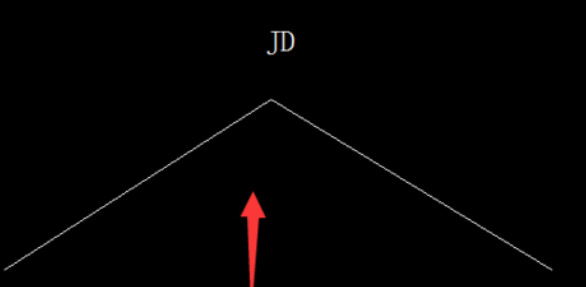

1.已知条件如下图所示:

2.输入画圆命令,“c”,回车。

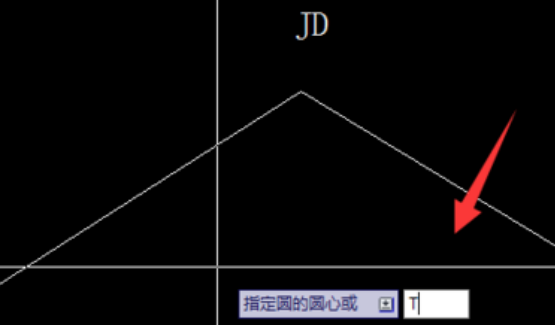

3.输入命令“t”,回车。

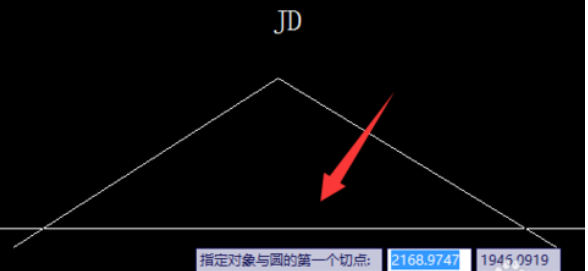

4.指定圆的第一个切点。

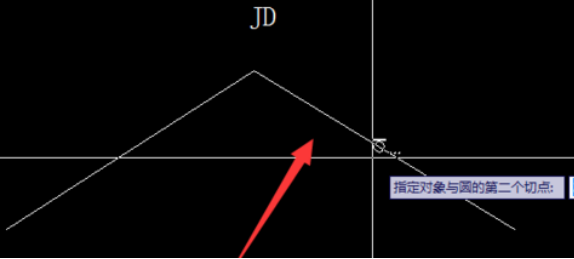

5.指定第一条切线上的任意一点。

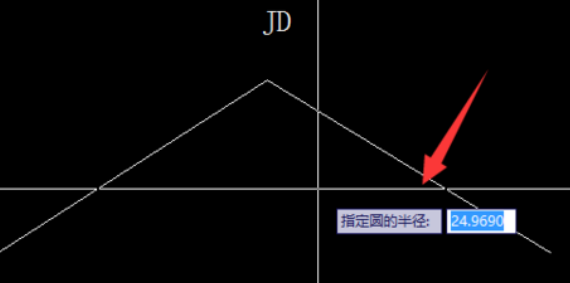

6.指定相切圆的半径,回车。

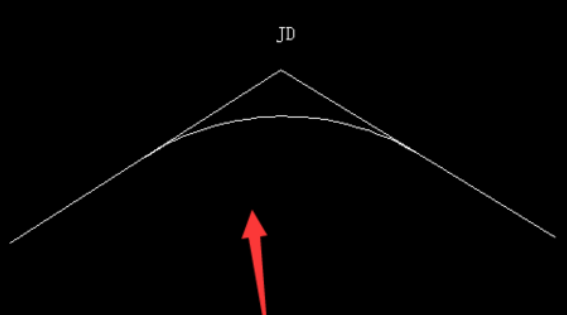

7.就可以得到一个相切的圆;对其进行修剪,就可以得到想要的曲线。
