CAD中的偏移命令是一种特殊的复制对象方法，它是根据指定的距离或通过点建立一个与所选对象平行的形体，从而使对象数量得到增加。可以进行偏移的CAD图形对象包括直线、曲线、多边形、圆、圆弧等。那么，CAD偏移快捷键命令，CAD偏移命令怎么用？

调用偏移命令的方法如下。

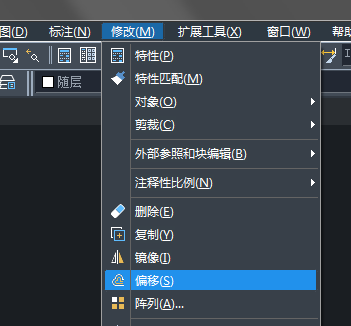

菜单栏：执行【修改】-【偏移】命令，如图所示。

工具栏：单击【修改】工具栏中的【偏移】按钮。

命令行：在命令行中输入OFFSET/O。

功能区：在【默认】选项卡中，单击【修改】面板中的【偏移】按钮。

在命令执行过程中，需要确定偏移源对象、偏移距离和偏移方向。

调用【偏移】命令，命令行提示如下。

命令：_OFFSET    //调用【偏移】命令

指定偏移距离或[通过（T>/刪除（E）/图层（L)]〈通过>:     //输入偏移距离

选择要偏移的对象，或[退出(E)/放弃(U)] <退出>:      //选择偏移对象

措定通过点或[退出(E)/多个(M) /放弃(U)] <退出>:  //输入偏移距离或措定目标点

命令行主要选项含义如下。

通过：创建通过指定点的偏移对象。

删除：偏移源对象后将其删除。

图层：确定将偏移对象创建在当前图层上还是源对象所在的图层上。
