CAD的粗糙度符号标注

我们先来回顾一下，粗糙度传统的标注方式是怎样的。

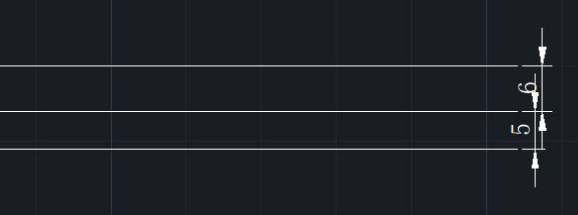

1、随意画一条直线，使用偏移命令，分别偏移5、11，形成三条直线，如图1

图1（利用偏移绘制3条直线）

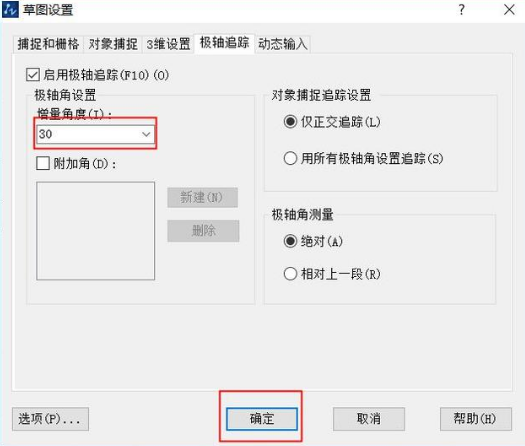

2、设置草图设置中的【极轴追踪】-【增量角度】选择30，点确定，如图2

图2（启动30度角的捕捉追踪）

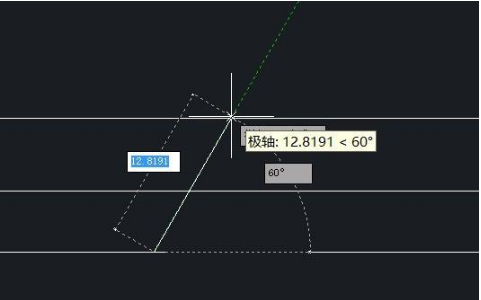

3、接下来，利用直线和捕捉，画粗糙度符号。设置的增量角度，每30度会显示绿色虚线。指定60度后在最上面直线上点确定。如图3

图3（找到60度角，画直线）

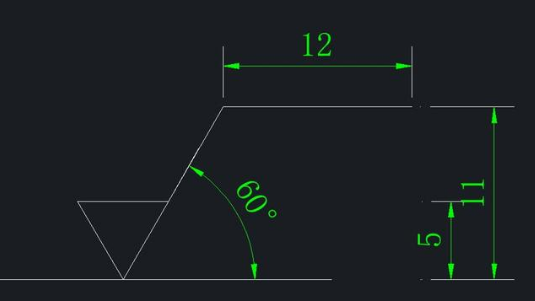

4、经过捕捉，最后得到粗糙度符号的绘制，如图4

图4（得到粗糙度符号）

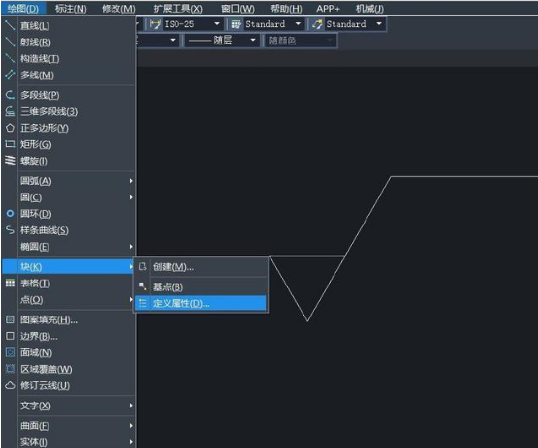

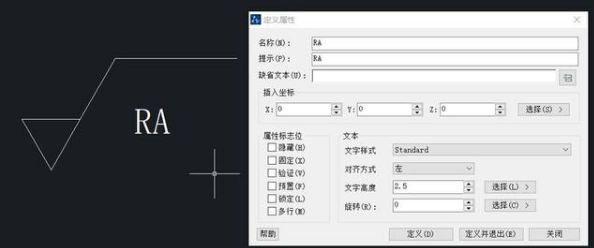

5、然后点击【绘图】——【块】——【定义属性】，对于指定属性的位置做好配置。如图5和图6

图5

图6

这样，一个标准的粗糙度符号才算绘制完毕。而一般图纸中对于粗糙度的标注肯定不在少数，每个标准还不尽相同。如果全部都要这么做，那只粗糙度符号将会占用我们大量时间。

那么重点就来了，如何能快速做好粗糙度的标注呢？以luck18网址机械版为例，我们演示一下。

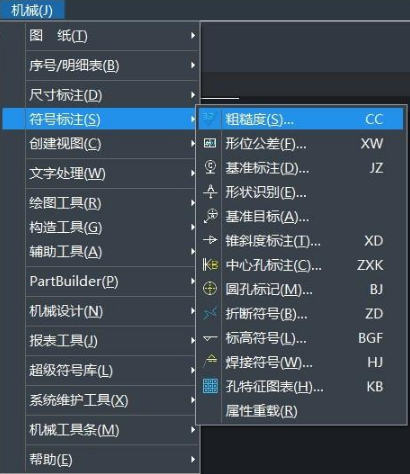

打开luck18网址机械版中的——【机械】菜单——【粗糙度】，也可以使用快捷命令：CC直接启动该命令。如图7

图7（启动粗糙度命令）

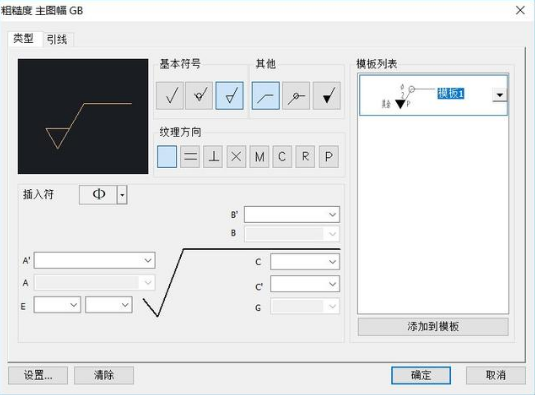

启动粗糙度界面，其中包括【类型】和【引线】两大部分。【类型】下有【基本符号】、【其他】、【纹理方向】等，可以通过鼠标点选、特殊符号插入、数值输入直接得到。左边的黑色预览框可以实时显示，所改即所得，一目了然。常用的粗糙度标注，还可以添加到模板列表里，方便下次调用。

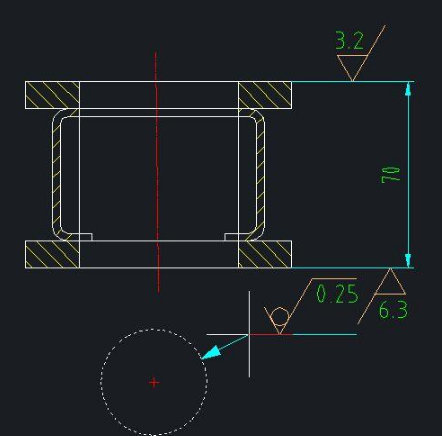

粗糙度的标注，除了水平标注，还有垂直标注、斜度标注、反向显示等。使用此机械版的粗糙度符号标注，都可以轻松得到。指定标注位置后只需要按需选择即可，滑动鼠标就可以随时预览想要的结果，鼠标左键确定位置即可完成该标注。最最重要的是，使用机械版的粗糙度标注，还能自动吸附在零件上。一旦图纸零件有移动，粗糙度会自动跟着移动，无需使用移动命令。
