CAD差集命令怎么用?
CAD模型进行差集操作有什么方法呢?
1.首先,我们打开CAD软件。

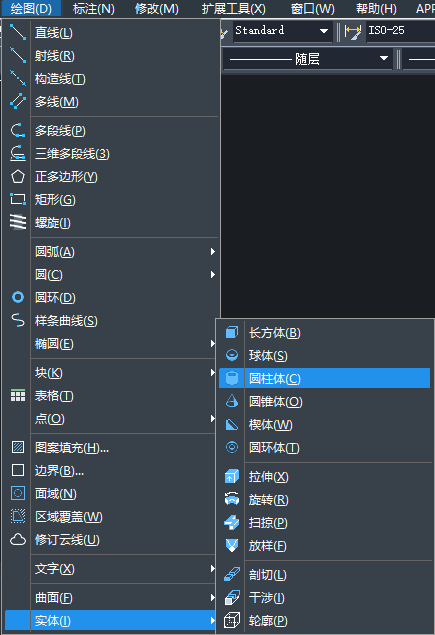

2.我们在界面栏点击【绘图】点击【实体】再点击【圆柱体】。

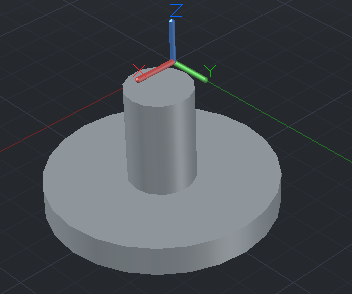

3.绘制两个相互叠加的圆柱如下图所示:

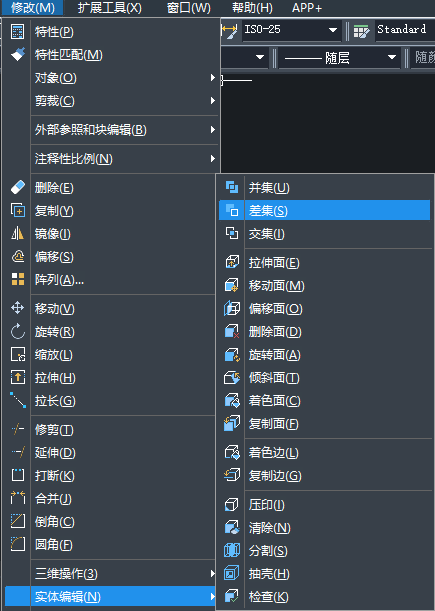

4.我们点击【修改】点击【实体编辑】再点击【差集】。

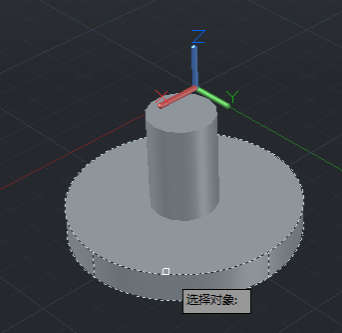

5.我们用鼠标左键在绘图区选择要从中减去的实体对象,底部大圆盘中减去圆柱。

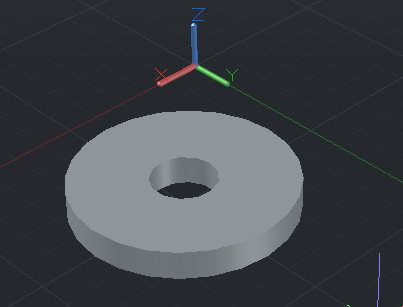

6.择好后再选择要减去的对象(长圆柱),再按下回车,最终差集效果如下图:
