CAD如何快速绘制三视图
在CAD中绘制三视图需要很强的空间想象力，它对于复杂图形来说，三视图显得特别难想象； 所以为了方便绘制三视图，我们可以利用视口工具来辅助绘制三视图。下面我给大家介绍一些用法。
1.我们以长方体的三视图为例。
2. 我们输入命令符“VPORTS”进入视口面板；然后选择四个视口，在左右还是相等看个人爱好选择；然后记得将二维选择为三维，点击确定。

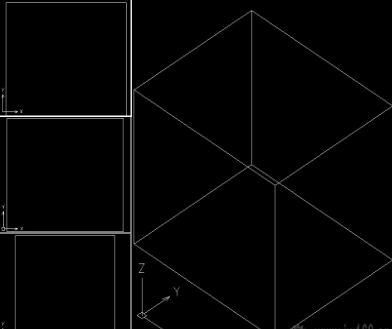

3.我们可以看到，图形的三视图已经出来了；同时我们可以输入命令符“DI”辅助测量各线段长度。
4.这样我们就完成了，是不是很简单呢？
