CAD矩形快捷键

1.命令格式

命令行：Rectangle（REC）

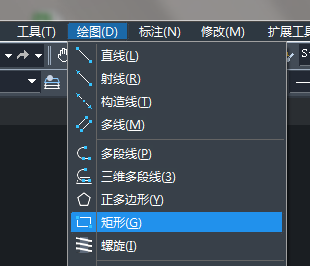

菜  单：[绘图]→[矩形（G）]

工具栏：[绘图]→[矩形]

通过确定矩形对角线上的两个点来绘制。

2.操作步骤

绘制矩形命令的选项介绍如下：

倒角(C)：设置矩形角的倒角距离。

标高(E)：确定矩形在三维空间内的基面高度。

圆角(F)：设置矩形角的圆角大小。

旋转(R)：通过输入旋转角度来选取另一对角点来确定显示方向。

厚度(T)：设置矩形的厚度，即Z轴方向的高度。

宽度(W)：设置矩形的线宽。

面积(A)：如已知矩形面积和其中一边的长度值，就可以使用面积方式创建矩形。

尺寸(D)：如已经矩形的长度和宽度即可使用尺寸方式创建矩形。

3.注意@

1）矩形选项中，除了面积一项以外，都会将所作的设置保存为默认设置。

2）矩形的属性其实是多段线对象，也可通过分解（Explode）命令把多段线转化为多条直线段。
