CAD如何绘制各种云线？
CAD中绘制云线时控制不住鼠标，画不出好看的云线，该怎么办呢？

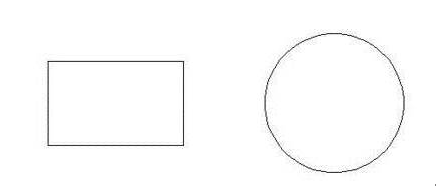

1、首先，我们先画出一个矩形和圆，rec快捷键可以画出矩形，c快捷键画出圆;如下图所示:
2、revc（云线快捷键），空格，a（弧长），空格，输入最小弧长，空格，输入最大弧长，本例中设最小弧长为10，最大弧长20。
3、O（对象），空格，选择对象，即我们之前绘制的矩形和圆。

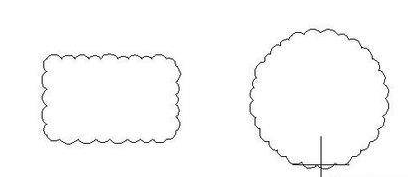

4、我们看一下，选择矩形和圆之后的不反转方向的效果。
PS：如果想做其他形状的，也可以用pl多段线画出任意你想要的图形，方法操作也是一样。
