CAD中怎么画圆角呢？有没有具体的操作方法？快捷键是什么？我们来看看吧，非常详细的教程：

1.命令格式

命令行：Fillet（F）

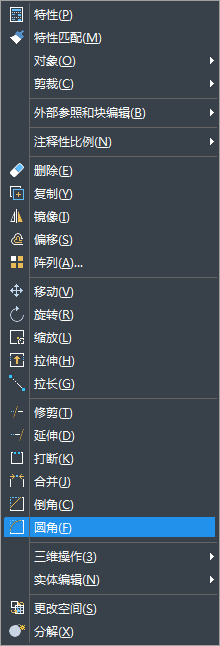

菜 单：[修改]→[圆角（F）]

工具栏：[修改]→[圆角]

为两段圆弧、圆、椭圆弧、直线、多段线、射线、样条曲线或构造线以及三维实体创建以指定半径的圆弧形成的圆角。

2.操作步骤

各项提示的含义和功能说明如下：

选取第一个对象：选取要创建圆角的第一个对象。

设置(S)：选择“设置”选项，开启“绘图设置”对话框。

多段线(P)：在二维多段线中的每两条线段相交的顶点处创建圆角。

半径(R)：设置圆角弧的半径。

修剪(T)：在选定边后，若两条边不相交，选择此选项确定是否修剪选定的边使其延伸到圆角弧的端点。

多个(U)：为多个对象创建圆角。

3.注意@

1）若选定的对象为直线、圆弧或多段线，系统将自动延伸这些直线或圆弧直到它们相交，然后再创建圆角。

2）若选取的两个对象不在同一图层，系统将在当前图层创建圆角线。同时，圆角的颜色、线宽和线型的设置也是在当前图层中进行。

3）若选取的对象是包含弧线段的单个多段线。创建圆角后，新多段线的所有特性（例如图层、颜色和线型）将继承所选的第一个多段线的特性。

4）若选取的对象是关联填充（其边界通过直线线段定义），创建圆角后，该填充的关联性不再存在。若该填充的边界以多段线来定义，将保留其关联性。

5）若选取的对象为一条直线和一条圆弧或一个圆，可能会有多个圆角的存在，系统将默认选择最靠近选中点的端点来创建圆角。
