在CAD中，图案填充使用的频率非常高，尤其是在建筑设计。

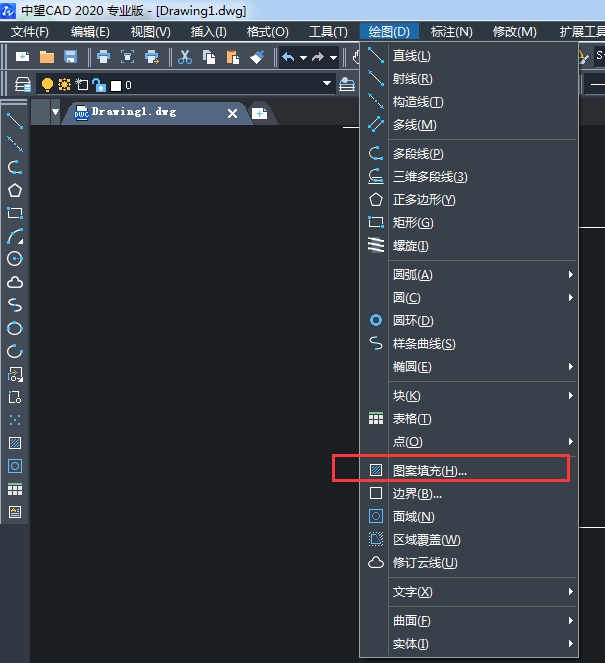

通常在绘图菜单下的【图案填充】功能就可以满足我们的需求。

基本上就是选取好要填充的对象，然后选定CAD中内置的一些图案，颜色和其他设定，点击确定就可以，用法还是比较简单人性化的。

看到这里有小伙伴会问，这里不就有自定义填充嘛。

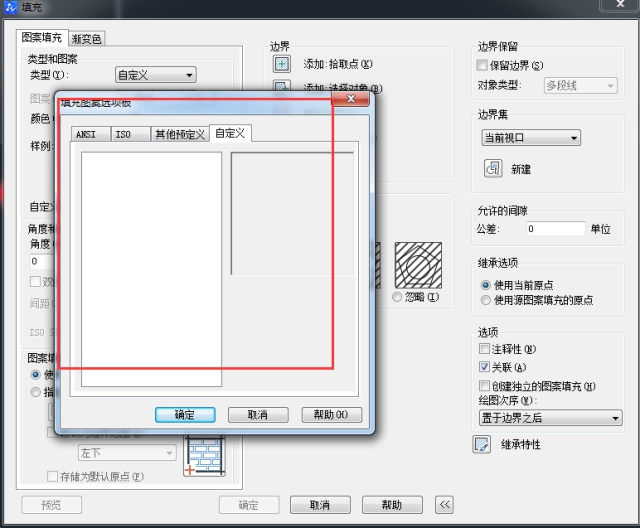

这里的确是有关于自定义填充的选项，但是和想象中的不太一样，如果下载的安装包不包括相关填充图案资料包的话，即便类型选择了自定义，在选择图案的时候，是没有任何加载的。

这类型的自定义图案是作为PAT文件放在安装目录下的support文件夹里，基本上和CAD中预定义的填充图案大同小异，和大家想象中的自定义填充图案不太一样。

那么还有其他方法吗？

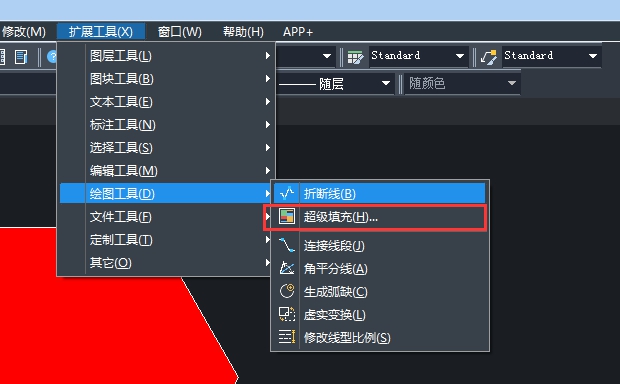

有的，CAD中扩展工具下的绘图工具，里面有一个超级填充的功能。

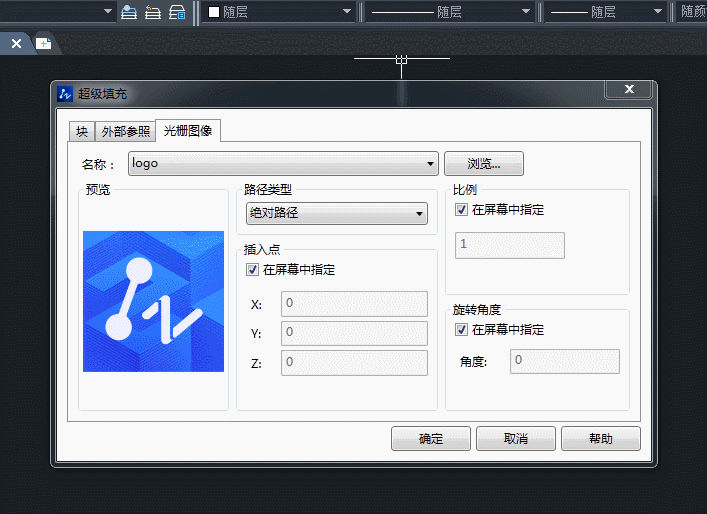

在这里简单说说用法，基本上就是选择一种想要的图案插入，然后根据选择的比例进行排布，如果你想全覆盖所要填充的区域，对不起，尝试了几次都提示找不到实体，是否是不支持填充图案比原图形大呢？希望有小伙伴来解答一下。

如果想要密集一点，那就把比例因子调小一点。

超级填充基本能实现大家自定义填充的需求，但是有一点，如果是不规则而且多变的图案，除非你是非常熟悉比例，否则的话，不好把握。

以上就是本篇文章的全部分享了，感谢大家的阅读和支持！您的支持就是我们的无限动力！
