CAD准确提取坐标技巧
在CAD绘图时，如何能快速准确的提取坐标数据呢？
1.首先，我们打开CAD软件，插入需要提取坐标的图纸。

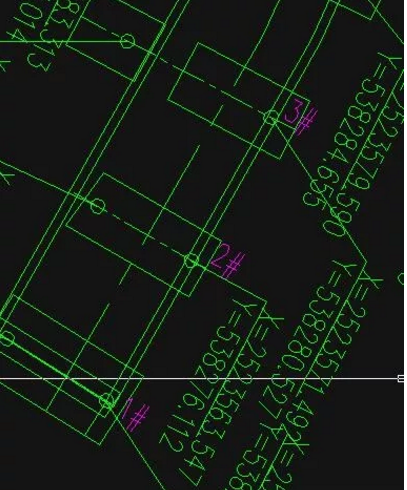

2.我们在图纸中对需要进行标注坐标的点进行编号。

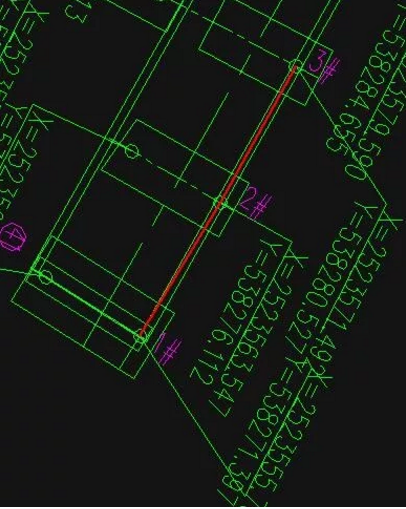

3.然后，我们用多段线把这几个点位连接起来（运用捕捉可以准确定位到这几个圆的圆）。

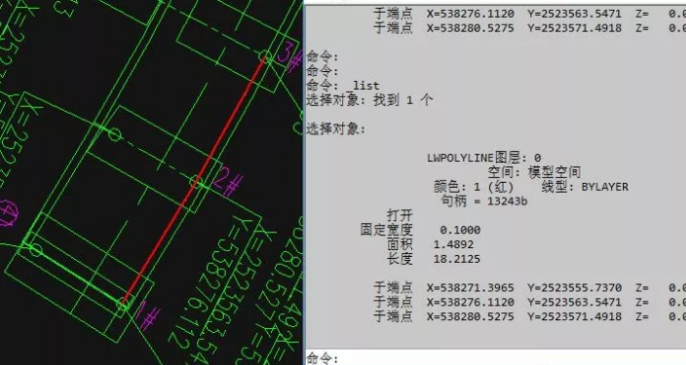

4.在命令行中输入LI，选中上面地多段线，回车。
5.这样坐标已经自动提取完成了。然后，我们再把这些数据复制到excel表格里粘贴并进行转换就可以保证数据的准确无误了。
