相贯线在CAD的绘制方法
我们在xelegaCAD软件绘制设计图中，相贯线应该会比较经常用到它吧！同样相贯的画法也是多种多样的，每个人的方法都不一样
希望我本文的方法也能帮助到大家！
1.首先，我们打开luck18网址软件。

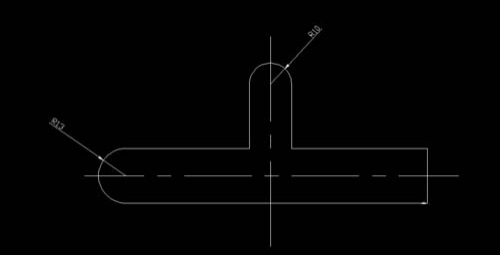

2.这里为了方便讲解操作步骤我以“一个长度10为半径和一个长度13为半径的流道相交”为例。小伙伴们也可以自己规定长度绘制方法都是一样的。

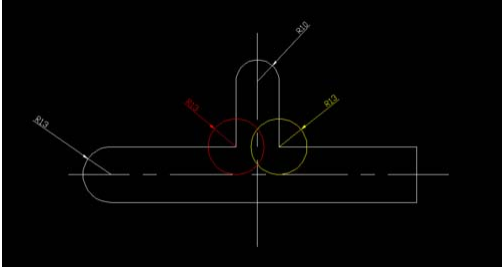

3.我们以长度13的半径为半径，再设一个长度为10的半径与13的半径相交的左侧的交点为圆心绘制一个圆。
4.然后，再设长度13的半径为半径，再以长度为10的半径与13的半径相交的右侧的交点为圆心绘制一个圆。

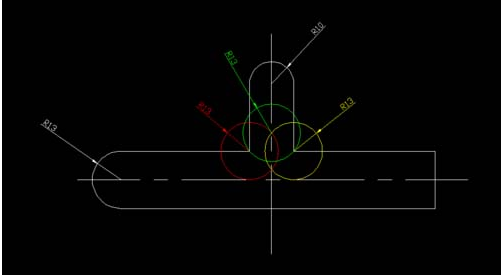

5.最后，以上面画的两个圆的交点为圆心，以长度13的半径画出第三个圆，如下图绿色的圆：

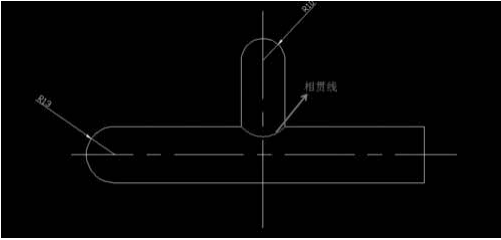

6.最最后，我们删除多余的线条，相贯线就绘制完成了。
