如何标注两个椭圆或同心圆之间的距离?
当标注的位置在非象限点的时候要怎么标注两个椭圆或同心圆之间的距离?
步骤如下:
1.工具-草图设置-对象捕捉,只勾选“垂足”和“最近点”两个选项,单击“确定”;

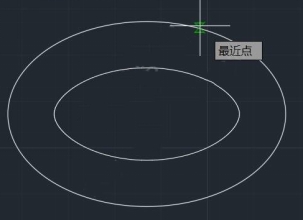

2.在操作界面中任意选取一椭圆上一点为最近点;

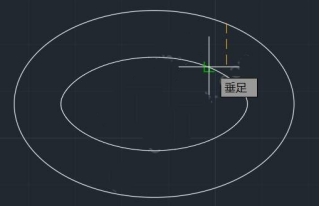

3.选取另一椭圆上的垂足点为第二点;

4.此时便完成了标注,效果如下:

利用CAD的对象捕捉功能实现精确定位从而确定两椭圆/同心圆之间的距离,小技巧你学会了吗?希望对你掌握CAD软件有帮助~
