怎么用CAD画压盖？

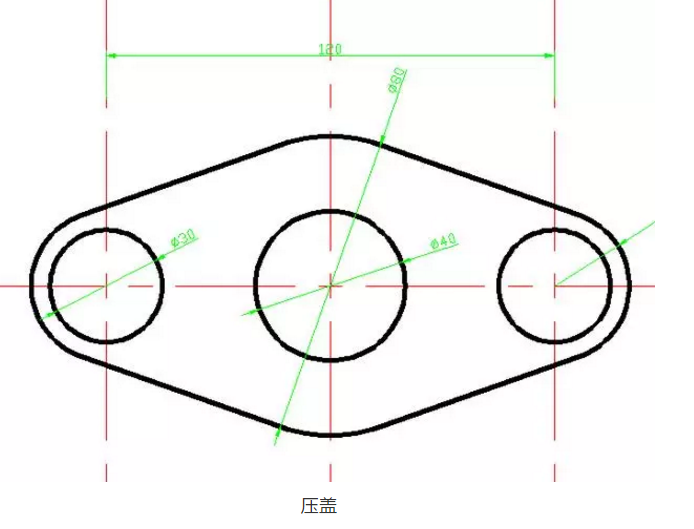

CAD制图软件的掌握离不开大量的练习和训练，今天我们就来学习一下压盖的画法：
1.设置图层；

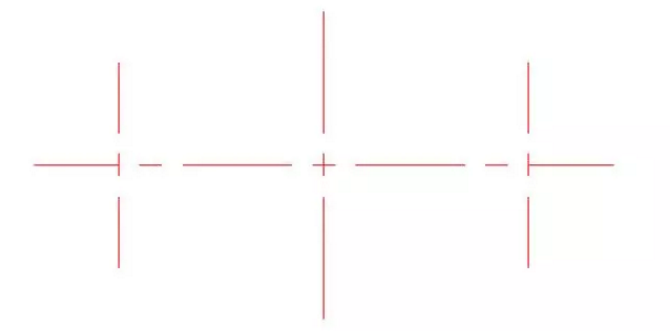

2.运用绝对直角坐标绘制图形的定位线如下：

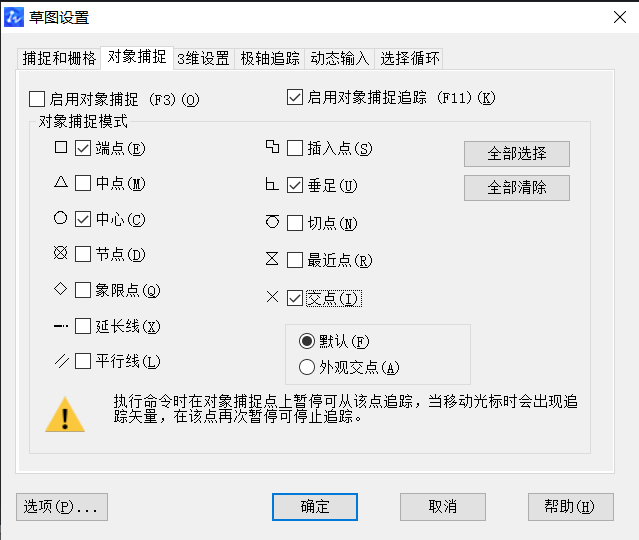

3.在菜单栏中选择工具-草图设置，选择“交点”复选项启动交点的捕捉功能，单击“确认”；

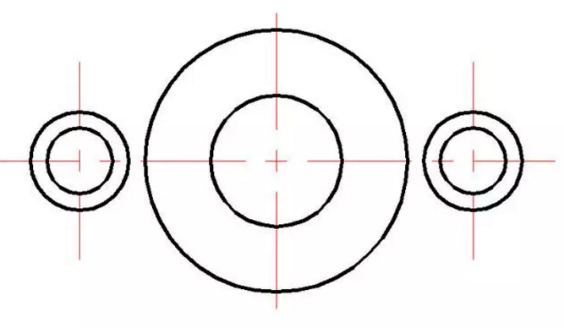

4.将鼠标移动至辅助线交叉的位置上，出现交点捕捉标记时单击鼠标左键确定圆心的位置，绘制如下图所示的半径为10、15、40、20的圆：

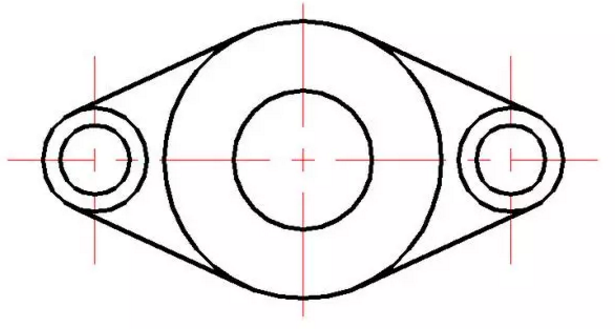

5.在“草图设置”对话框下“对象捕捉选项卡”中选择“切点”，单击“确认”；执行直线命令，捕捉左边半径20、40的圆的切点，绘制切线；其余几条切线也按照同样的方法进行绘制。

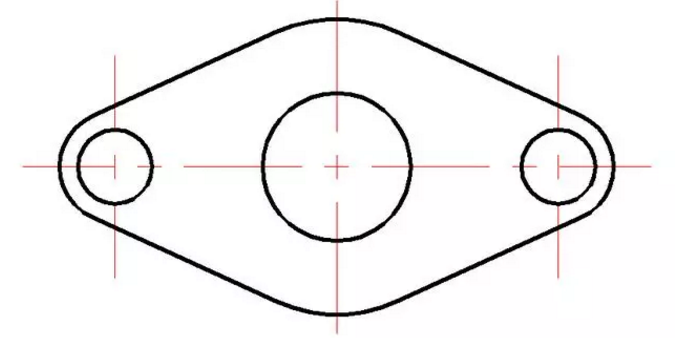

6.执行修剪命令对多余的线条进行修剪，完成绘制。
