快速选择时使用随层作为条件会怎么样？

不知道大家在使用CAD软件制图的时候有没有遇到过利用快速选择但是却没有将需要的图形选中的情况？当图中所有图形颜色都设为随层时，设置特性为“白色”为什么有些白色的图形无法通过快速选择选中？

其实这是随层和白色的区别，下面我们通过实例了解一下：

任意设置几个不同的图层，将图形按需分布（这里以圆形为例），使大部分圆形的颜色随层，而少部分圆形设置为白色。接下来就可以看看快速选择设置成白色和随层的不同选择效果。

在命令行中输入QSELECET命令，打开快速选择对话框，对象类型选择为圆，运算符的值设置为白色；

确定，查看选择效果：

此时会发现被选中的只有颜色为白色的圆，而颜色随层的圆是没有被选中的。

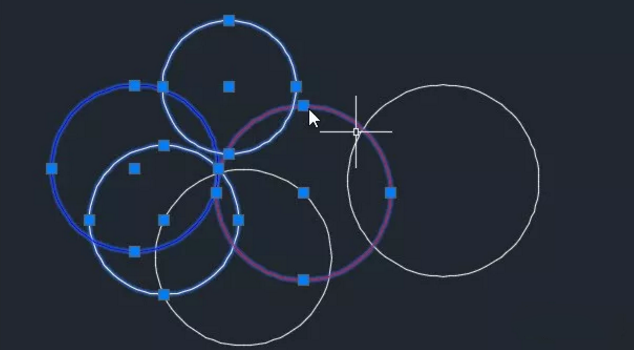

然后我们来看看将颜色选择条件设置为随层的结果：

可以看到的是，除了前面两个颜色为白色的圆其他随层的圆形全都被选中了（不论它显示出来的颜色是什么）。

通过上面的例子就会发现，当图层设置为随层时，即使图形是白色的也无法被选中；而当所有图形特性都是随层时，则需要通过对象类型+图层作为筛选条件。

随层和图层颜色的区别你明白了吗？下次绘图可别弄错了哦~
