前面我们学过了怎么用CAD画鱼，今天就来学习下怎么画三维小鸟吧。具体教程如下：

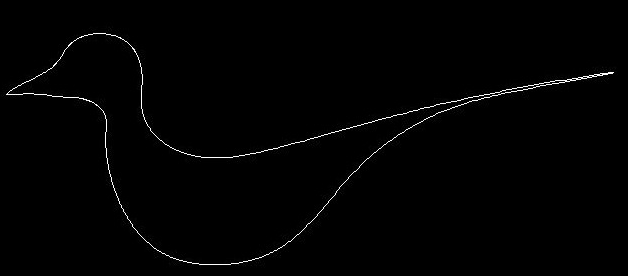

1.先画两条样线描绘出小鸟的大致轮廓。

2.用画线的方式来确定截面分段数。

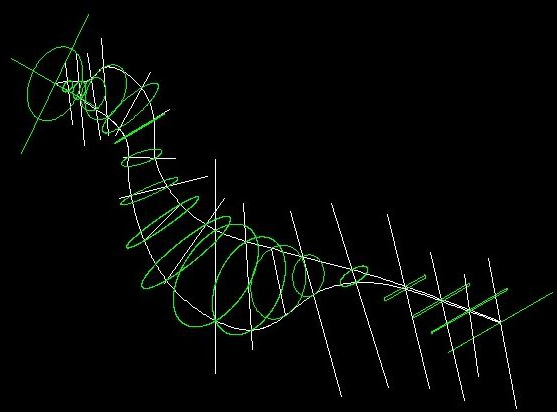

3.如图，用点、圆、椭圆、倒角矩形创建放样所需要的截面。

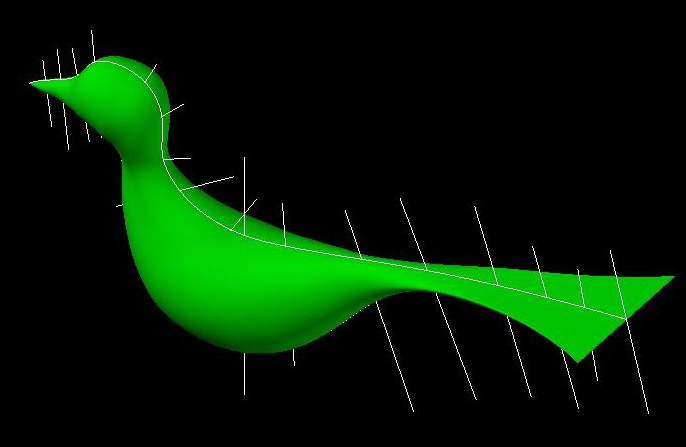

4.选择第一步中绘制的小鸟轮廓为导向线进行放样，截面依次选取上一步的点、圆、椭圆和矩形。

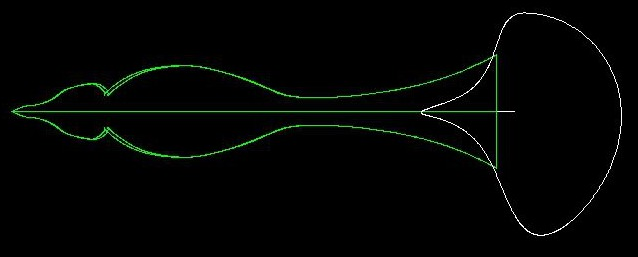

5.打开二维线框模式，在俯视图中画一个闭合的样条线，拉伸成实体，使其与小鸟尾部相交；并实行布尔运算删除上一步的白色实体，这样就完成小鸟的尾部形状绘制啦。

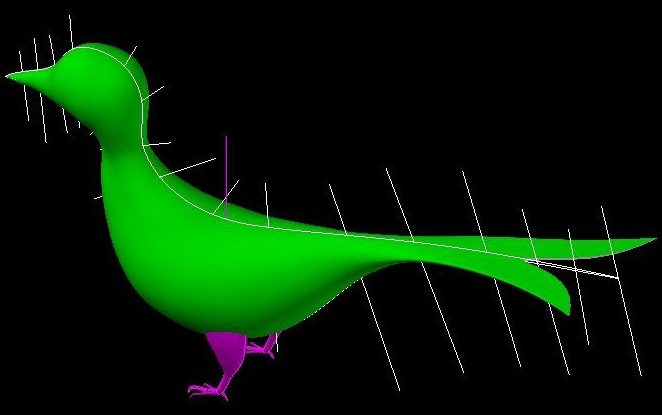

8.绘制小鸟脚的轮廓线，重复上面的操作（画线确定截面、放样），合并实体半倒角。

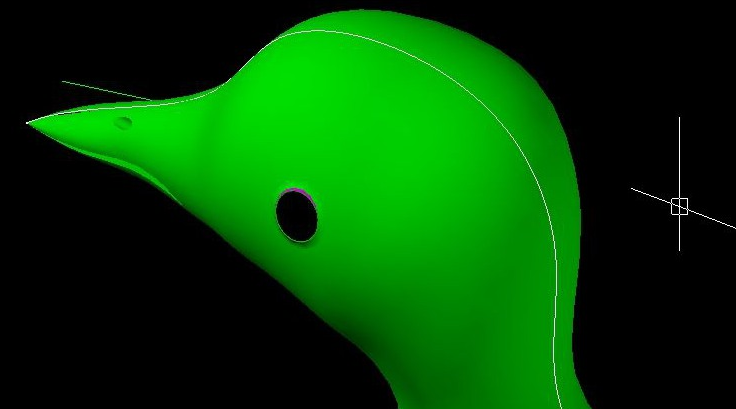

9.绘制两个同心球体抽壳并执行差集命令得到小鸟的眼睛，画一平面拉伸差集得到嘴巴，并用圆柱执行差集得到小鸟的鼻孔。

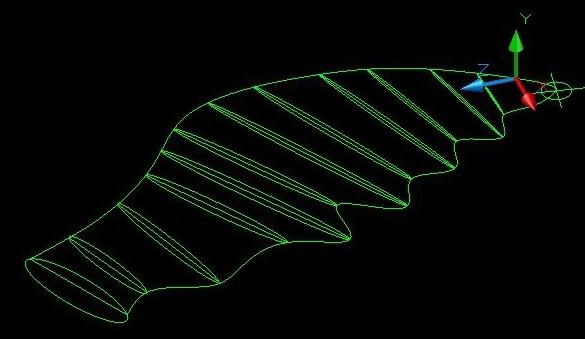

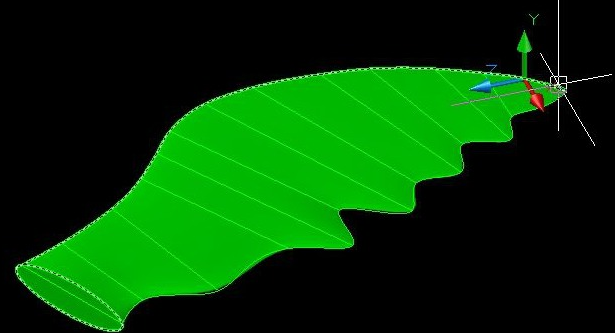

10.在俯视图中利用样条线绘制出翅膀的形状并进行分段，创建放样截面，得到翅膀的形状如下。

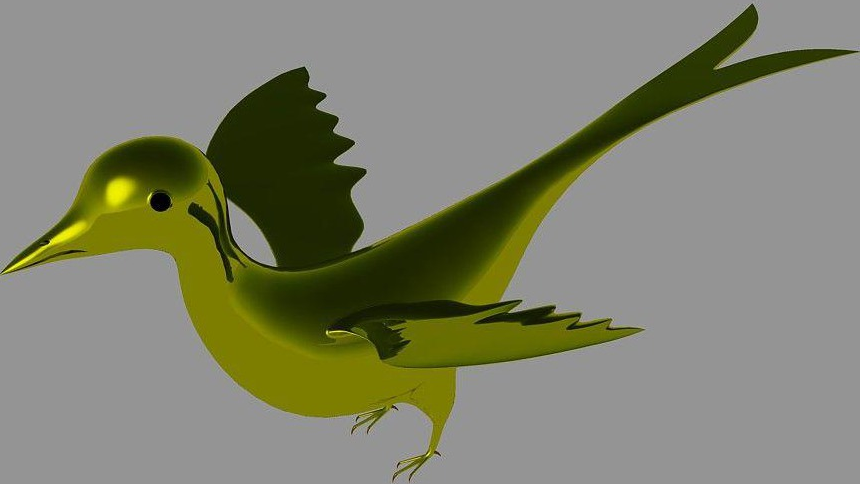

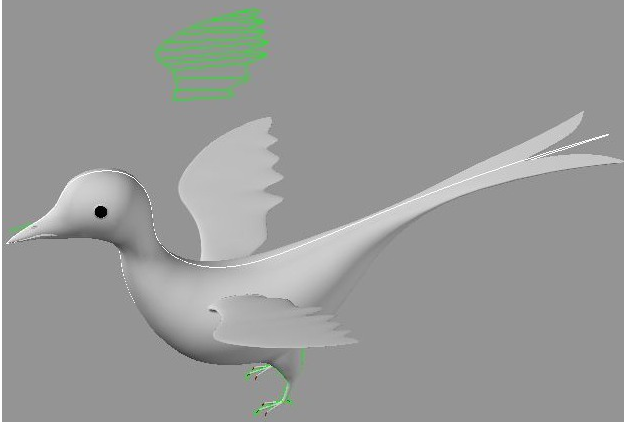

11.移动翅膀到合适的位置并执行镜像，合并实体，建模就完成啦。可以再进行渲染给小鸟涂上喜欢的颜色哦~
