想要掌握任何一种工具，练习都是必不可少的。CAD作为一种超级便利的机械制图软件，在绘制零件、机械等方面有着不可替代的实用性。今天给大家分享一个机械零件的实操案例，一起学起来吧！

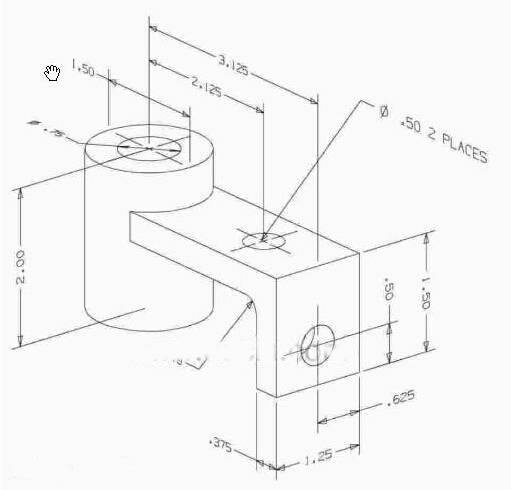

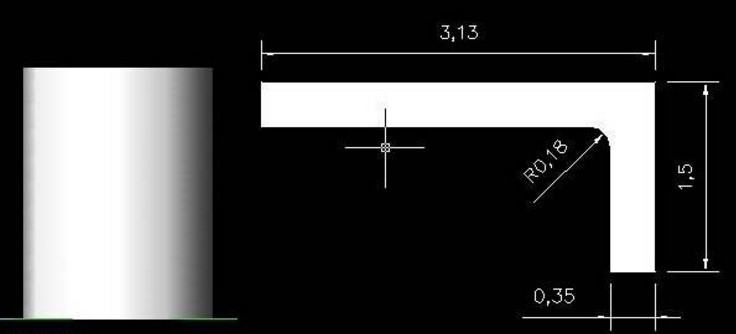

尺寸图：

效果图：

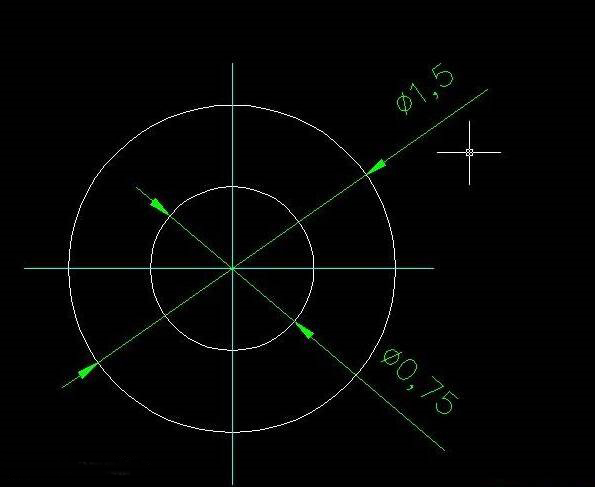

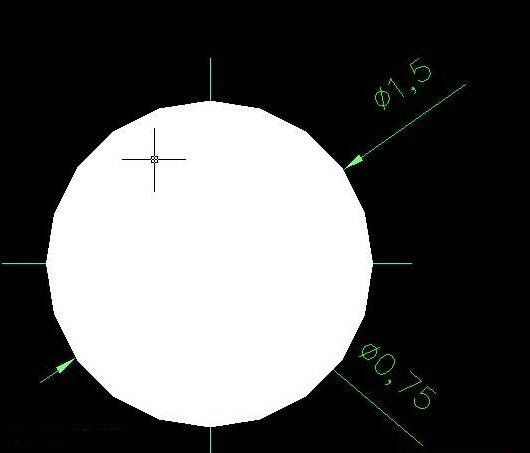

1.打开CAD制图软件，点击视图菜单，在下拉菜单中选择三维视图-俯视图，绘制左侧空心圆柱体的平面图（也就是两个圆）。

2.在命令栏中输入REG命令，对上面所画的平面图进行面域操作，使其呈现整体状态，效果如下。

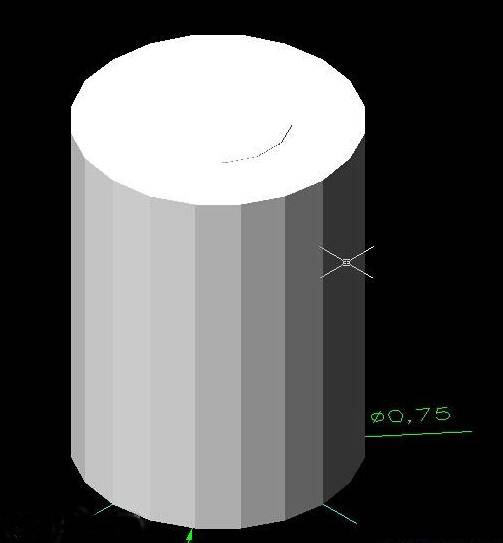

3.在命令行中输入EXT，对两个圆的面进行实体拉伸，单击视图菜单，选择三维视图-东北等轴测，使其变成高度为2mm的三维立体效果。

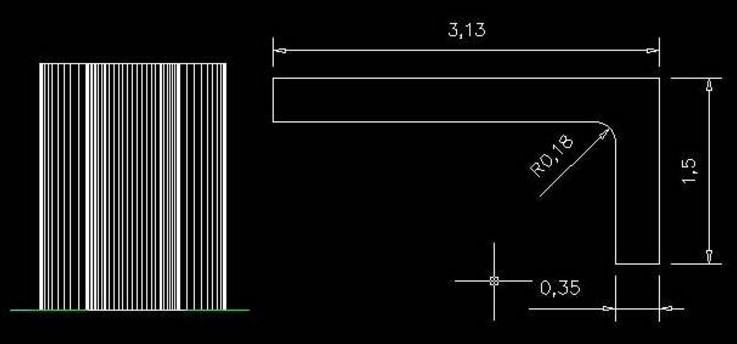

4.同样的，单击视图菜单，选择右视图，绘制右边部分的平面图。

5.同步骤二，对右边部分执行面域操作。

6.同步骤3使用EXT命令对右边部分进行实体拉伸，使其呈现为1.25mm高的三维立体效果。

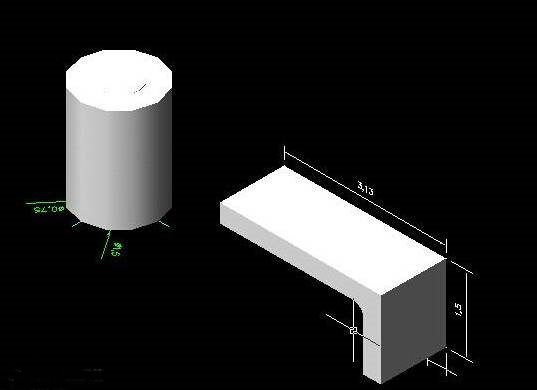

7.输入M使用快捷键激活移动工具对左右两部分的图形进行组合。

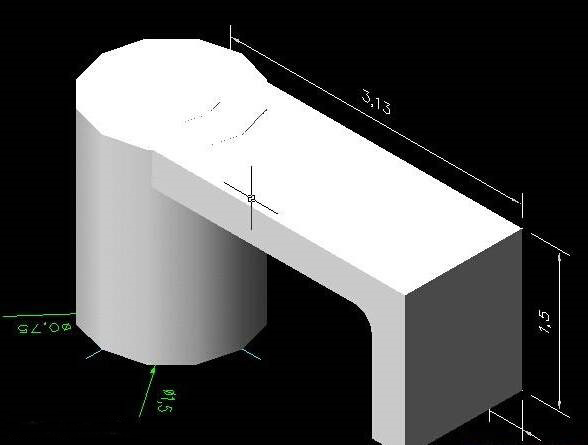

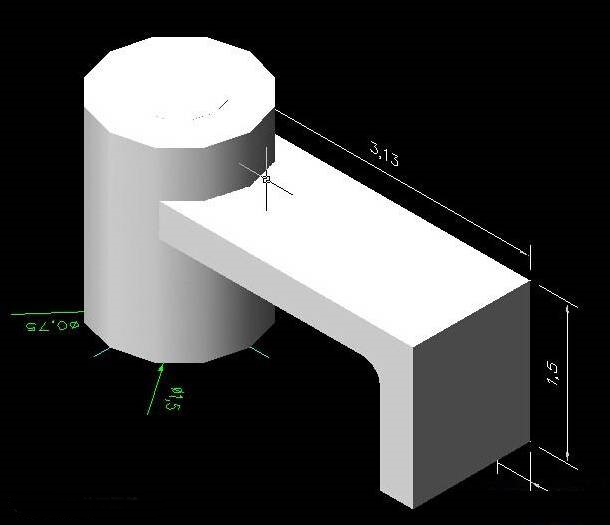

8.由上我们可以知道这两部分是有着0.5mm的高度差的（右侧部分略低），所以这时候我们要再次使用移动工具将右侧部分向下移动0.5mm。

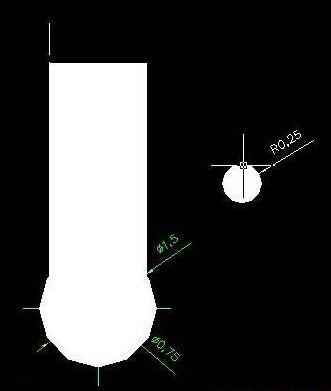

9.单击选择视图菜单，三维视图-俯视图，绘制如下平面图并执行面域操作。

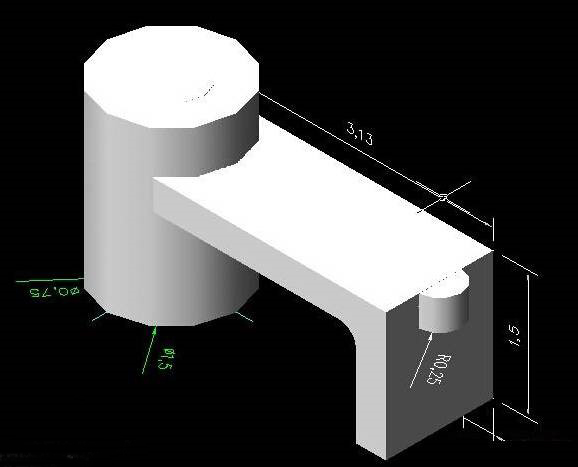

10.在命令栏中输入EXT命令，对半径为0.5mm的小圆进行高度拉伸，高为0.35mm。在视图菜单中进入东北等轴测视图，用移动工具对图形进行组合。

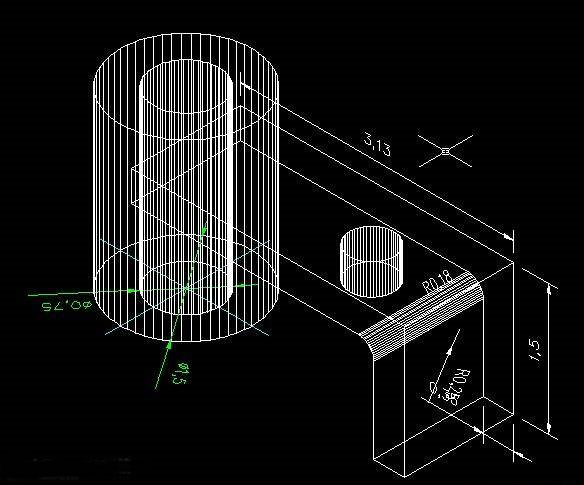

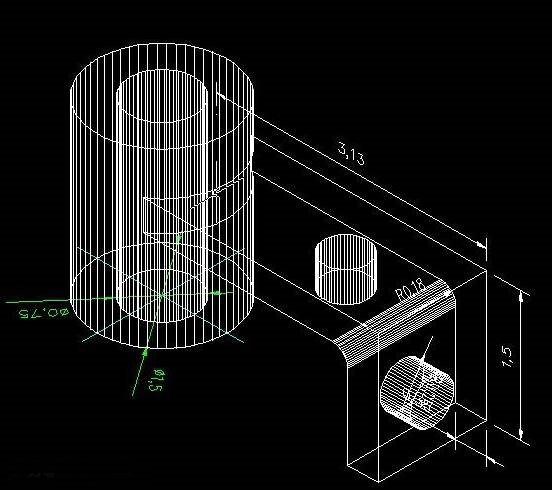

11.接下来我们就开始对图形进行着色啦。单击视图菜单，选择着色-三维框线模式，对半径为0.25mm的右侧小圆进行位置调整。

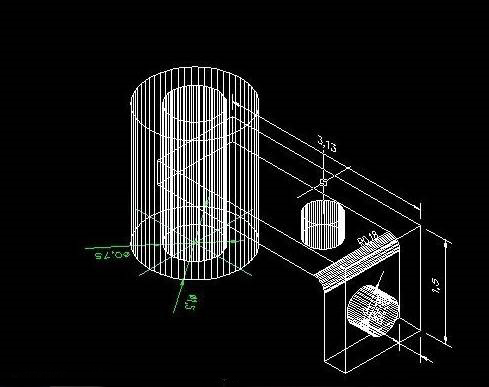

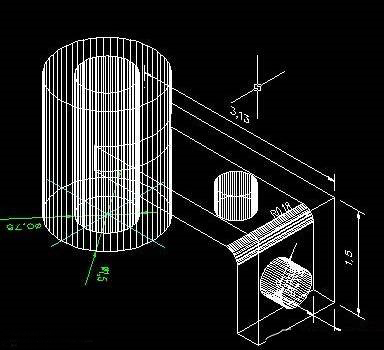

12.按照同样的方法绘制右侧的另一小圆并对齐。

13.执行UNI命令对整体进行组合。

14.打开SU命令接着执行差集操作，减去左侧圆柱的空心部分和右侧的两个镂空小圆部分。

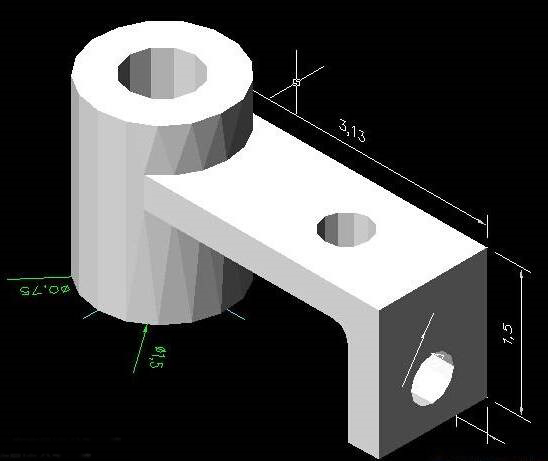

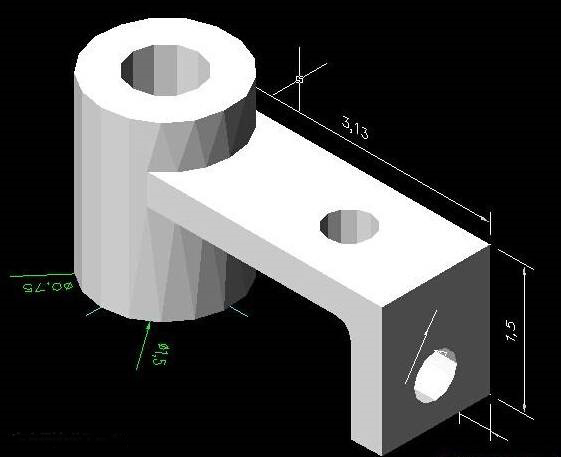

15.最后执行视图菜单-着色-体着色，就可以达到最终效果啦。

是不是很简单呢？赶紧动手试试吧！
