在CAD进行图形的绘制时，输入C指令进行图形的闭合却无法进行，那这个时候应该怎么办呢？
接下来，小编就来给大家讲解一下解决两条直线无法闭合的方法步骤
1、首先，大家打开CAD软件，打开相应的图形文件
2、我们在CAD软件的命令行中输入PE指令，按下回车键确认。选择两条直线作为对象
3、根据命令行出现的指示，输入Y，将两条直线转化为多段线
4、再输入M指令，按下回车键确认
5、在“输入选项”提示下，我们输入J指令，按下回车键确认
6、在“输入的模糊距离”提示里，我们输入稍微大一点的数值，距离太小合并不了，比如这里小编输入了50，按下回车键

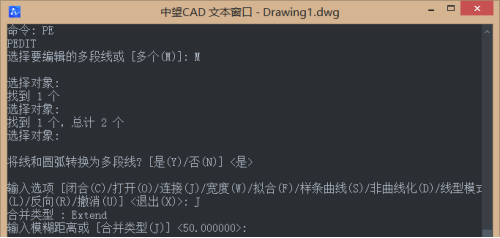

7、CAD软件的命令行提示如下图所示
8、这样，两条直线就完成合并了，执行结果如下图所示
