今天我们来学习如何绘制三维实体——葫芦。下面是具体的操作步骤：
1、 首先，大家打开中文CAD软件

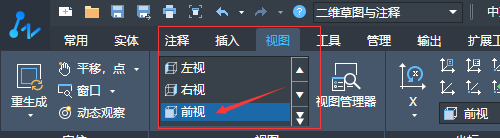

2、 点击【视图】-【前视】按钮，将视图切换到前视图模式
3、 点击【绘图】-【直线】按钮，以坐标原点为第一点绘制一条竖直直线；点击【绘图】-【样条曲线拟合】按钮，绘制一条如图所示的曲线
4、 在命令窗口依次输入SURFTAB1和SURFTAB2,设置曲面的密度为20

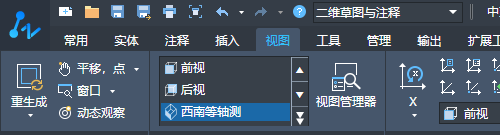

5、 点击【视图】-【西南等轴测】按钮，将视图切换到西南等轴测模式
6、 在命令窗口输入REVSURF命令，命令窗口显示操作如下：

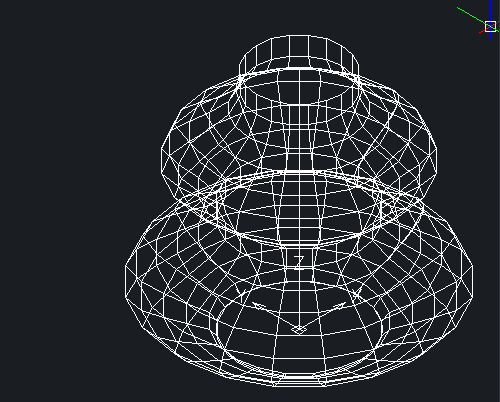

7、 执行上述操作后，得到下图：
8、 在命令窗口输入UCS，将坐标系恢复到世界坐标系
9、 点击【绘图】-【圆】按钮，以坐标原点为圆心，捕捉旋转曲面下方的端点绘制圆，结果如图
10、 在命令窗口输入PLANESURF，执行“平面曲面”命令，以上一步绘制的圆为对象创建平面，命令窗口显示与操作如下：

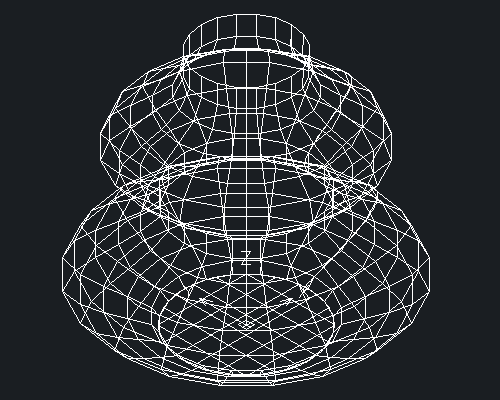

11、 最后在CAD中就绘制出了如下图形
