如图所示，绘制如下要求的图形：大圆直径为40，外面包围两两相切的八个小圆。

 一般来说，在实际运用中，用CAD绘制图形都需要绘制一定的辅助线，本题也不例外。大家可以先自己动手画一画，想一想借助什么图形来绘制。下面小编就来介绍一下具体的绘制方法。

1、 首先， 大家打开xelegaCAD软件

2、 观察结果图，外面的小圆半径两两相连的话是一个正八边形，因此我们考虑借助正八边形来绘制图形。在CAD绘图区域任一位置绘制一个正八边形

 3、 点击【绘图】-【圆】命令，以八边形的其中一个角点为圆心，八边形边长度的一半为半径绘制一个圆

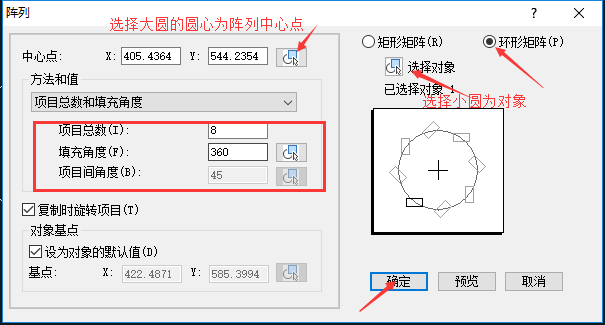

 4、 点击【修改】-【阵列】按钮，打开如图所示对话框，相关设置如图：

 5、 点击“确定”，即可得到下图

 6、 点击【绘图】-【圆】-【相切、相切、相切】按钮，绘制相切于小圆内部的一个圆；同时删除辅助线

 7、 标注大圆，可以发现，此时大圆的直径并不是40

 8、 点击【修改】-【缩放】按钮，命令窗口显示操作如下：

 9、 在使用缩放命令时，指定参照长度的步骤如图：

 10、 最后在CAD中就画出了按要求所示的图形
