CAD的阵列有环形阵列和矩形阵列两种，利用阵列命令可以重复选择对象并使其按环形或矩形排列。下面我们就以绘制工艺吊顶为例熟悉阵列命令的使用。
1、 大家打开xelegaCAD软件
2、 选择【绘图】-【圆】命令，在绘图区域空白处合适的位置选择一点作为圆心，绘制两个半径分别为100和75的圆
3、 选择【绘图】-【直线】命令，以圆心为起点绘制一条长度为200的水平直线
4、 选择【绘图】-【圆】命令，在距离圆心150处绘制一个半径为25的圆，命令窗口显示操作如下
5、 绘制完成之后得到下图：

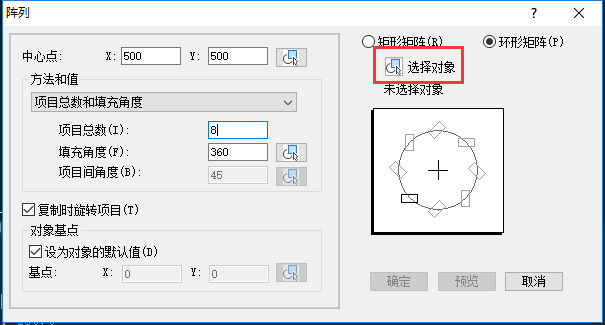

6、 选择【修改】-【阵列】命令，在弹出的对话框中点击“选择对象”按钮，此时阵列对话框暂时关闭
7、 在绘图区域选择半径为25的圆和水平直线为对象然后按回车键

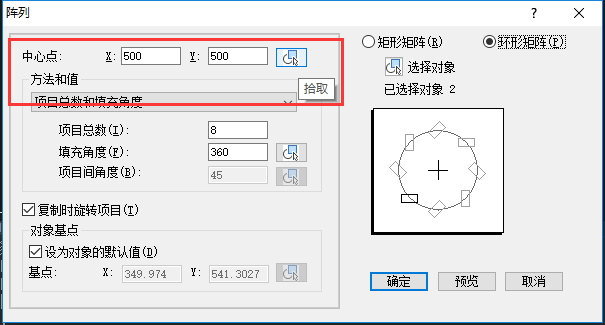

8、 此时回到阵列对话框，点击中心点按钮
9、 选择两个同心圆的圆心为阵列的中心点

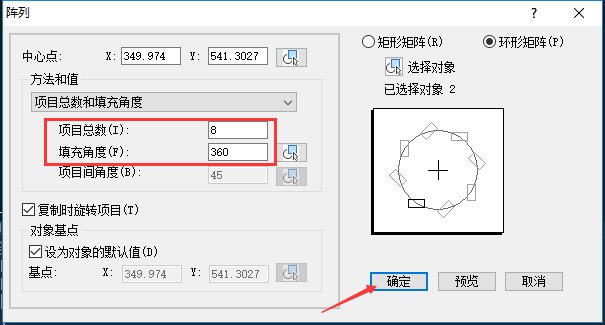

10、 在阵列对话框设置阵列项目总数为8，填充角度为360°，点击“确定“按钮
11、最后在CAD中绘制出如图所示的图形，工艺吊顶的图形就绘制好了
