在模型空间中，可将绘图区域分割成一个或多个相邻的矩形视图，称为模型空间视口。视口是显示用户模型的不同视图的区域。就好比把一张照片的分成不同区域，但是照片的内容是一样的，只不过是有的视口显示照片的上半部分，另一个视口显示下半部分等，在大型或复杂的图形中，显示不同的视图可以缩短在单一视图中缩放或平移的时间。而且，在一个视图中出现的错误可能会在其他视图中表现出来。模型空间视口充满整个绘图区域并且相互之间不重叠。在一个视口中做出更改后，其他视口也会立即更新。每个视口通过平移缩放都可显示整个模型的图形的内容。

下面举例说明：

1、 首先，大家打开xelegaCAD软件，绘制一个圆形A和一个三角形B

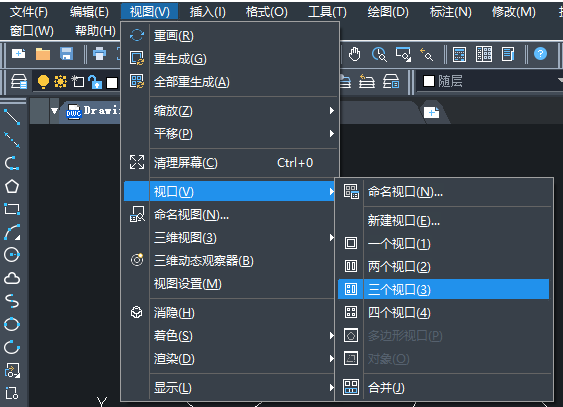

 2、 最上方菜单栏-视图-视口-三个视口，创建三视口

 3、 在命令栏出现“输入选项”，直接回车，此时界面出现三个视口

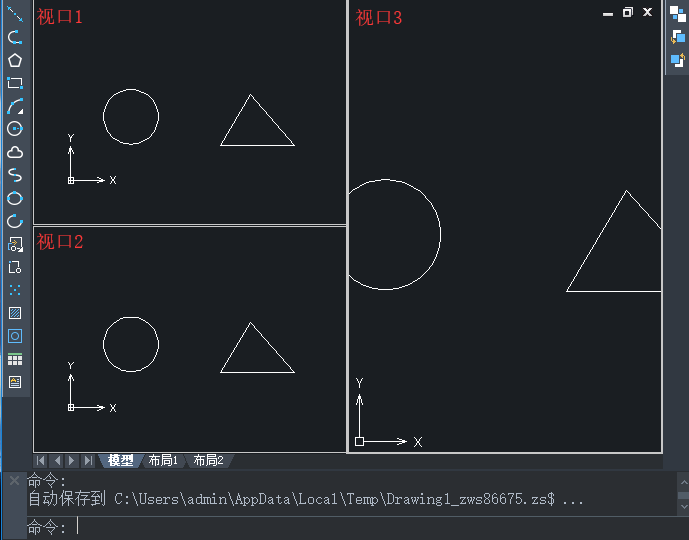

 4、 鼠标左键单击视口1，将圆A移到视口中间，并放大圆A的显示状态；相同的步骤操作视口2，将三角形B移到视口中间并放大其显示；同理，将视口3中的两个图形移到视口中间，缩放到合适的大小

 5、 鼠标左键单击视口1，绘制圆A的内切三角形，此时可以看到视口3中圆A也绘制了一个内切三角形。同理，在视口2中绘制一个三角形B的内切圆，在视口3中的三角形B里面也绘制了一个内切圆。由此我们可以发现，当操作的图形比较复杂时，可以利用视口功能，放大局部图纸，进行操作修改，而在其他视口中图形也随之更新

 6、 在CAD软件中我们也可以跨视口操作，以绘制圆A和三角形B的中心连接线为例。鼠标左键单击视口1，选择直线命令，选中圆A的中心，接着鼠标左键单击视口2，选中三角形B的中心点，此时在视口3中发现两个图形的中心点已经用直线连接

 7、 最后恢复一个视口界面，“视图-视口-一个视口”，返回之后显示界面如图
