在CAD的使用过程中，常常会使用到扇形，那如何才能画出扇形的平面图呢？
下面小编给大家简单介绍一下扇形平面图的画法
首先，大家打开xelegaCAD软件，开启界面下方的对象捕捉功能
1、先画出一个圆，再单击界面左侧工具栏的直线按钮，捕捉圆的圆心以及跟圆的交点，两者相连
2、按F10的快捷键打开极轴追踪
3、点击CAD界面下方的极轴追踪坐标，再点击设置

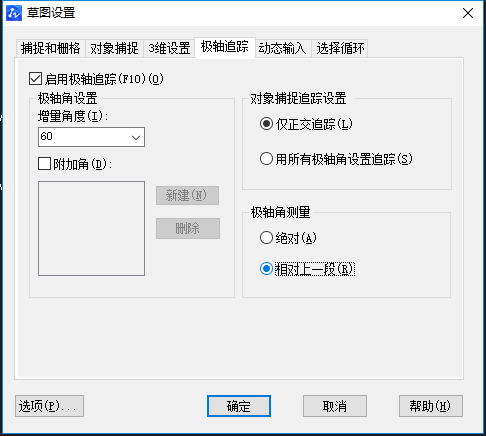

4、在弹出来的草图对话框里，我们勾选“启用极轴追踪”的复选框，增量角设为60度，极轴角测量选为“相对上一段”
5、单击界面左侧工具栏的直线按钮，捕捉圆心确认一条跟上一条线段相隔60度的线
6、单击菜单栏的修改-修剪按钮，按住鼠标左键选中整个图形，再把多余的线删掉，这样，一个扇形的平面图就画好啦
