在CAD软件中画出平面二维图形利用CAD的基本绘图工具是很容易的，那么如何在CAD中画出一个立体图呢？
下面就以画一个三棱柱为例，看看具体操作吧
1、 首先，大家打开xelegaCAD软件

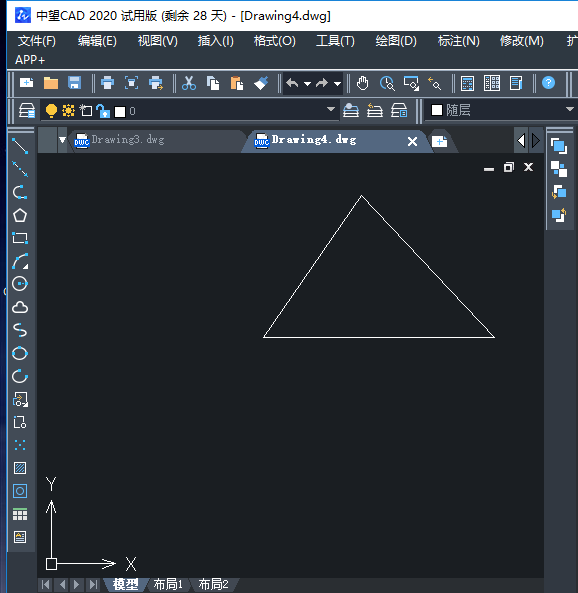

2、 用直线命令，在绘图区域画出一个任意的三角形

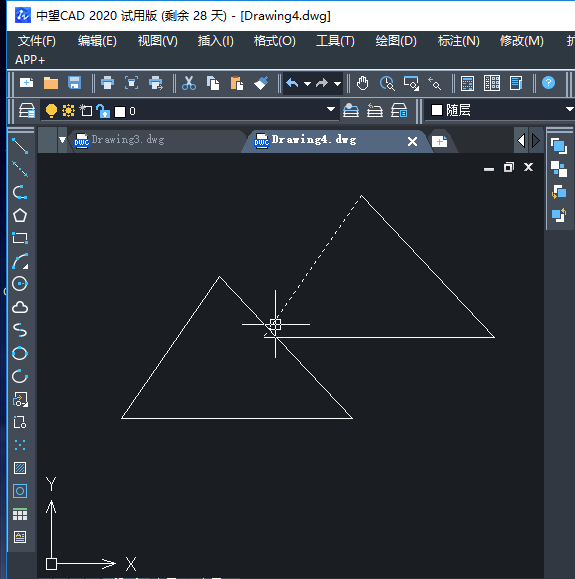

3、 在下方命令栏输入“COPY”命令，将原始三角形副本移动到某一位置，可参考如下：

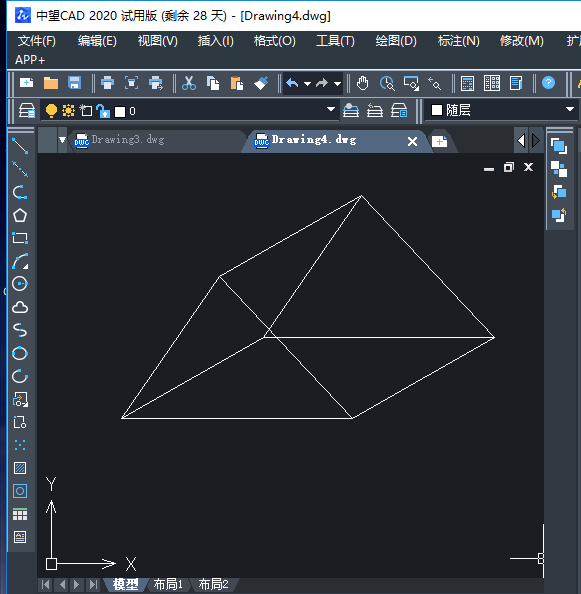

4、 继续使用直线命令逐个连接两个三角形的三个角点

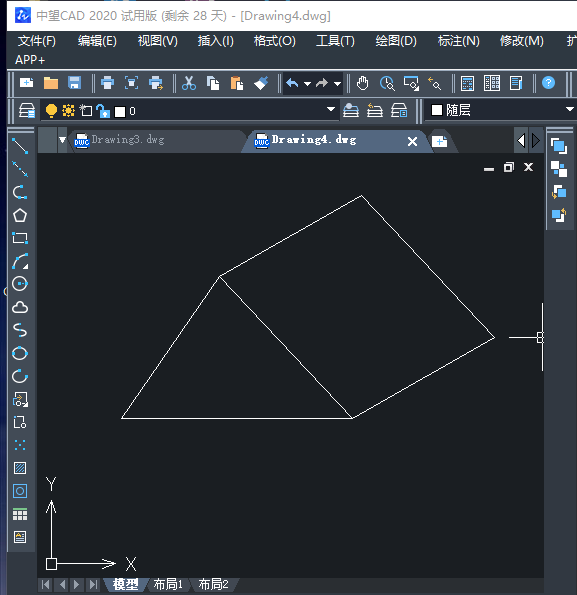

5、 使用“修改-修剪“或”修改-删除“命令，将多余的线条去掉，即可得到一个立体图

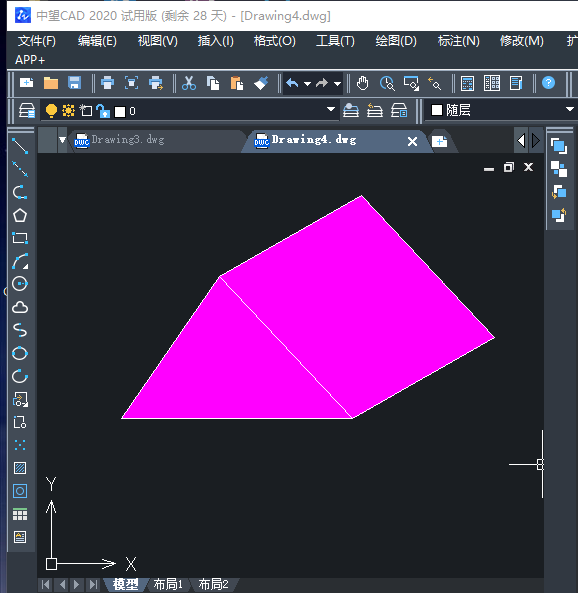

6、 最后我们可以用其他颜色填充三棱柱的表面，以区别于CAD绘图区域的黑色背景，从而可以更清晰地看到这个三棱柱。使用“图案填充-颜色“命令，选择自己喜欢的颜色进行填充，效果如图。
