cad中怎样用坐标画线路曲线
cad中怎样用坐标画线路曲线?根据曲线要素再利用excel计算出逐桩坐标后就可以很简单的使用样条曲线在cad中画出线路曲线了,具体怎么操作看下面小编的步骤

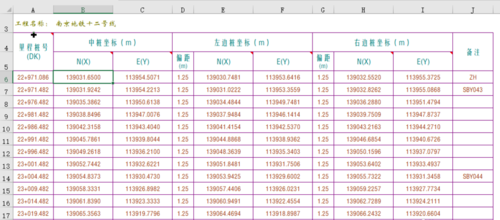

1、首先,把计算出的坐标复制到excel中，分为X、Y两列坐标

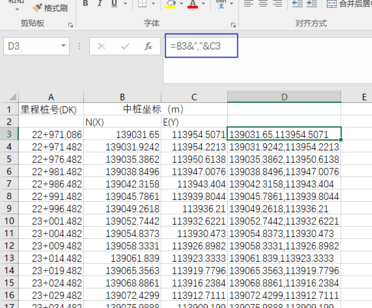

2、接着,把X、Y坐标用逗号（英文状态）连接在一起，excel里用公式&","&连接

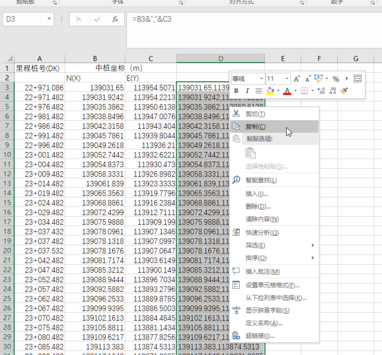

3、然后,选中坐标组，复制（这样数据暂时都保存在粘贴板里）
4、打开xelegacad软件，新建文件或者在你需要绘制的文件里，直接输入spl命令（或者点击工具栏图标『样条曲线』）

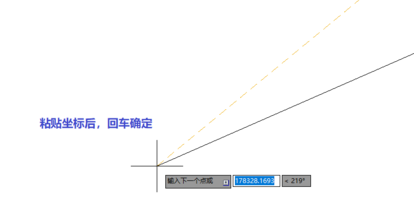

5、直接Ctrl+V粘贴（或者在命令行右键菜单“粘贴”）刚才复制的坐标组，然后回车确定

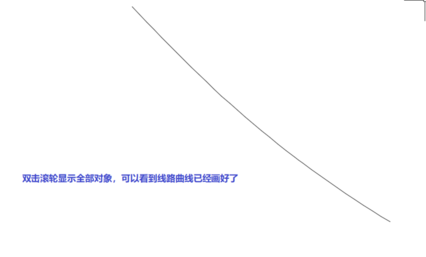

6、双击滚轮显示全部对象，这样就完成了
