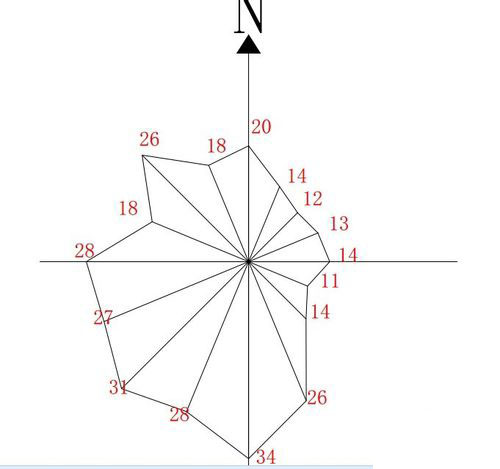

CAD中怎样使用极轴追踪画风玫瑰图
CAD中怎样画风玫瑰图?又怎样借助极轴追踪?小编接下来就为大家讲解一下

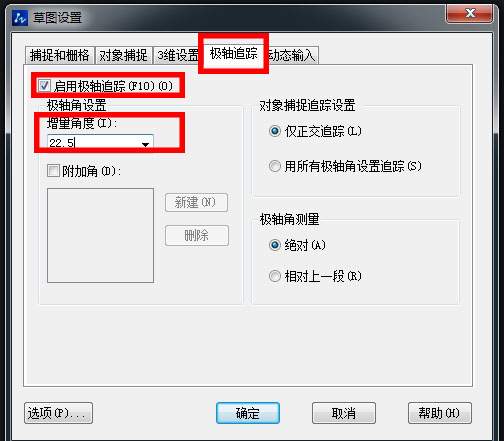

1、打开luck18网址,点击菜单栏中【工具】选项板中的【草图设置】,勾选‘启用极轴追踪’,然后在“增量角”下拉菜单中 选择22.5度,最后点击确定

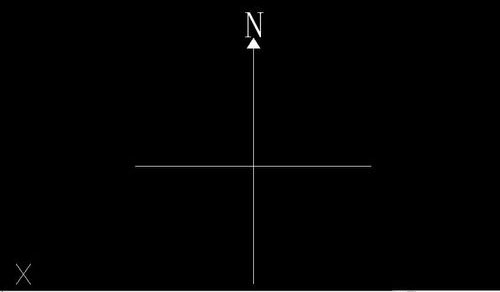

2、接着,画如下图所示的十字指北标志

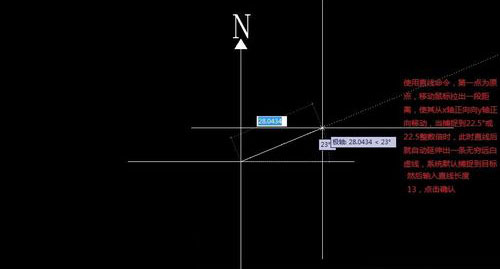

3、然后,在直线命令下通过极轴捕捉,画第二条线段,其倾角为22.5°,长为13

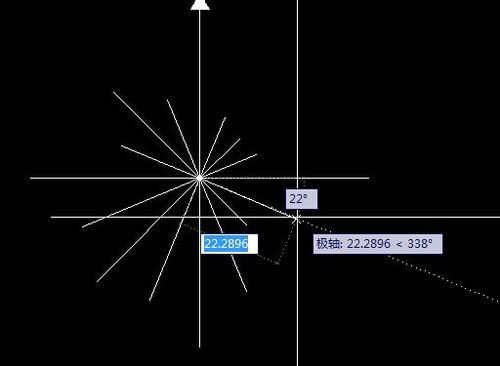

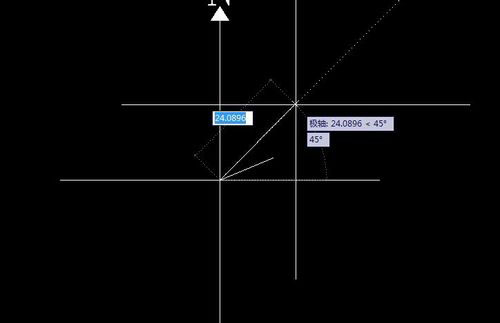

4、重复第三步,依次画出其他直线

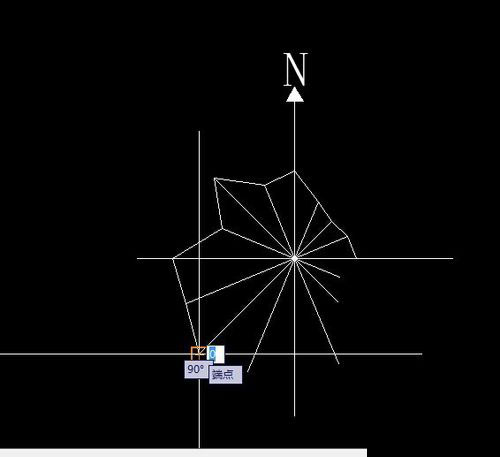

5、最后,打开对象捕捉,使用直线命令连接各直线端点
