CAD三维设计中用旋转命令画圆台
CAD的用途有很多，比如可以画圆台，如何用旋转命令画圆台呢？接下来看看小编为大家提供的详细方法。
1、打开luck18网址2019版，新建空白文件。
2、执行激活多段线命令。激活方法见下图：
3、画一个直角梯形，尺寸随意。

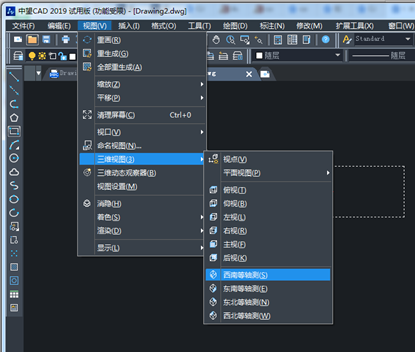

4、调整视图。方法：执行【视图】-【三维视图】-【西南等轴测】

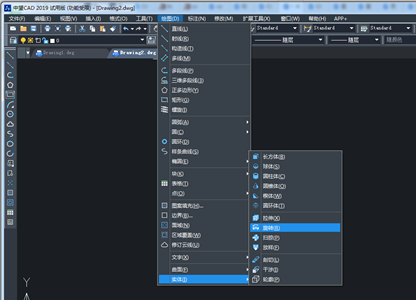

5、激活旋转命令。方法：执行【绘图】-【实体】-【旋转】
6、旋转要旋转的对象

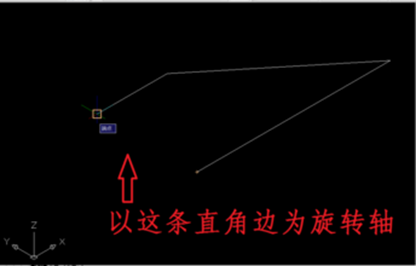

7、先后指定旋转轴的起点和端点。其实就是以直角梯形的直角边为旋转轴。

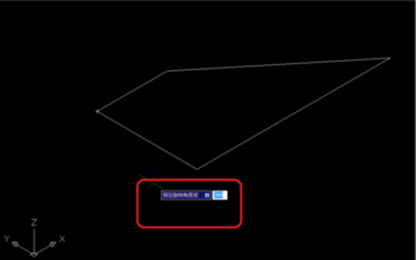

8、输入旋转角度360°回车。

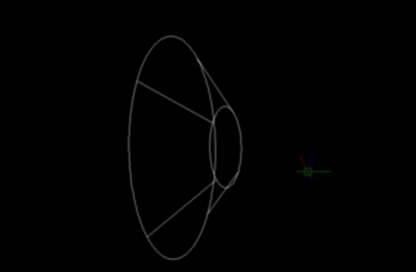

9、圆台画好了，在这种线框的情况下看还能看出圆台的样子。
10、渲染的效果如下图，只能看到圆台的底面和一点点圆弧面。

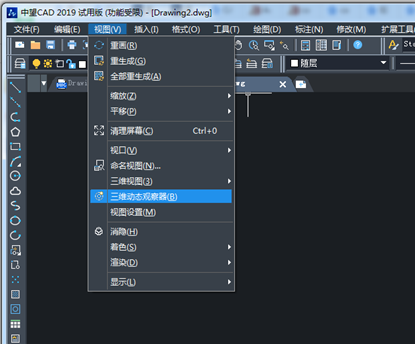

11、激活受约束的动态观察
12、按住鼠标左键，移动鼠标，旋转视图到合适位置
13、再看看渲染效果，这下好多了
