用CAD怎么绘制平面座椅

大家知道怎么用CAD画一张平面座椅吗？今天小编为大家带来的教程，就是用luck18网址绘制平面座椅的具体操作哦。

1.正常启动luck18网址2019，选择【文件】-【保存】菜单命令，将其保存为“平面座椅”文件。

2.执行“直线”命令（L）,在窗口视图中连续绘制一条长度为18mm,332mm,18mm的横线。

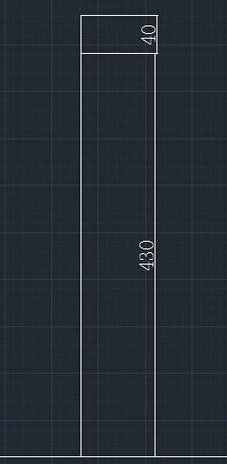

3.执行“直线”命令（L），过水平直线的中点绘制一条垂直线，长度依次为430mm和40mm.

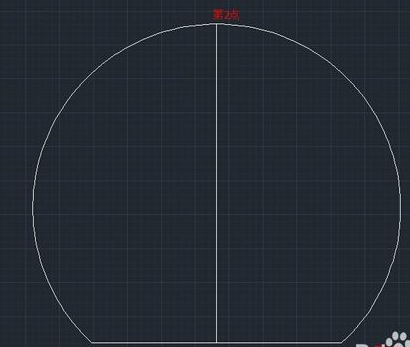

4.在菜单上选择【绘图】-【圆弧】-【三点（P）】命令，根据提示依次选择绘制的直线上的3点，从而来绘制一个3点圆弧对象。

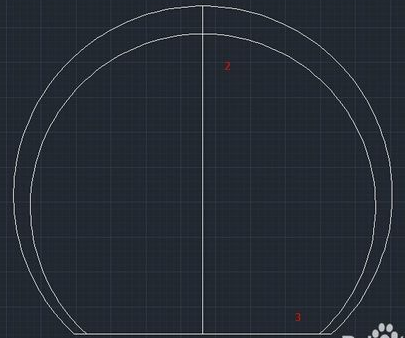

5.按空格键重复上一条命令，再分别选择3点来绘制外侧的圆弧对象。

6.执行“删除”命令（E），在选择对象提示下选择图形中二条垂直线段，并按回车键结束，从而删除垂直的线条，就得到了平面座椅的图形。

以上就是用CAD绘制平面座椅的详细教程，大家都学会了吗？
