用CAD如何画菠萝

菠萝是一种热带水果，小时候最喜欢吃的是菠萝，美术课最喜欢画的也是菠萝，因为它画起来很简单，所以在学CAD的时候自然想到画菠萝，不过貌似不是那么容易。

1.打开CAD软件，新建一个空白文件

2执行椭圆命令,画椭圆。这个方式有多种：

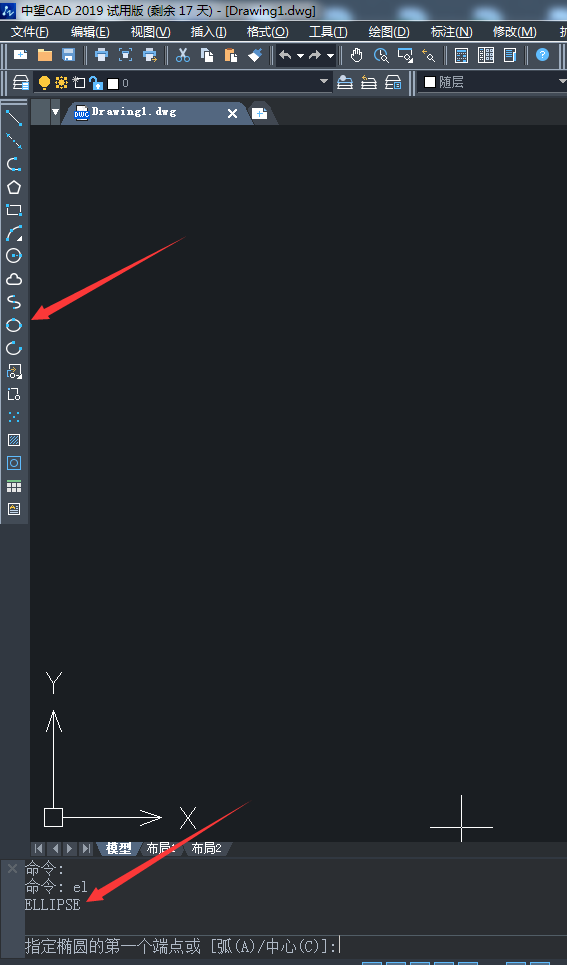

第一种：见下图直接在工具栏中点击快捷图标，

第二种：执行【绘图】-【椭圆】

第三种：输入字母“EL”回车。

3.激活椭圆命令之后，输入坐标210,220，回车。这是指定椭圆的第一个轴端点。然后输入坐标210,70，回车，这是指定椭圆的第二个轴端点。再输入数字60，回车，这是指定椭圆另一个半轴的长度。

到这里，菠萝的外形就画好了，椭圆。

4.执行圆弧命令，方式同样有多种：

第一种：直接点击左边工具栏中的快捷图标

第二种：执行【绘图】-【圆弧】

第三种：输入字母“A”，回车。

激活圆弧命令之后，执行以下操作：

①  180,210，回车

②  210,200，回车

③270,160，回车

到这里，第一个圆弧就画好了，也许有人要问了，这个圆弧超出了椭圆怎么办，这个没关系，后面会讲到怎么修剪它。

5.执行偏移命令，画菠萝花纹。

①输入字母“O”，回车

②输入数字3，这是指定偏移距离。

③选中之前画好的圆弧如下图般偏移

6. 执行延伸 命令，如下图延伸圆弧，同时修剪圆弧。

①输入字母”EX“，回车，激活延伸命令

② “选择边界的边”，左键单击椭圆,回车

③左键单击椭圆中的圆弧，（选择要延伸的对象或按shift键选择要修剪的对象），在这里同时修建掉超出椭圆的圆弧。

到这里，菠萝的一边花纹是画好了，但是笔者多句嘴，要延伸某条线段，除了用延伸命令外，在修剪（TR）状态下按shift同样是延伸。修剪与延伸是可以互通的。

7. 执行镜像命令，将花纹镜像到另一边。

①输入字母“MI”，回车

②选中圆弧，回车

③指定镜像线的第一点，椭圆上端点

④指定镜像线的第二点，椭圆下端点

⑤要删除源对象吗：否，回车（这一步不用去选择，直接回车就好）

练习的书上是让笔者按照之前的方式画另一半的花纹，可以又没给出坐标点，所以为了省事，小编直接镜像了。勿怪。

8. 用直线画菠萝上的小斑点，这个随意就好

9. 激活圆弧命令，画叶子。这个最麻烦了，坐标太多了。

①输入“A”，回车

②191,216，回车

③180,230，回车

④145,250，回车

⑤A，回车

⑥223,219，回车

⑦198,241，回车

⑧145,250，回车

⑨A，回车

⑩230,217，回车

⑪240,250，回车

⑫260,260，回车

⑬A，回车

⑭215，230，回车

⑮228,250，回车

⑯260,260，回车

⑰A、回车

⑱198,241，回车

⑲190,260，回车

⑳150,290，回车

㉑A、回车

㉒150,290，回车

㉓200,265，回车

㉔223,243，回车

㉕A、回车

㉖228,250，回车

㉗240,280，回车

㉘260,290，回车

㉙A、回车

㉚260,290，回车

㉛220,280，回车

㉜203,263，回车

这就画完了菠萝的叶子。

10. 旋转20。

①输入“RO”，回车

②选择整个菠萝，回车

③在空白处指定基点，也就是旋转中心。

④输入数字20，回车，这是指定旋转角度。

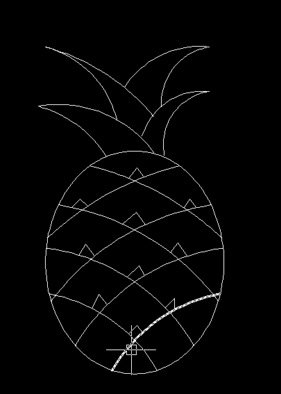

⑤完了，菠萝画好了
