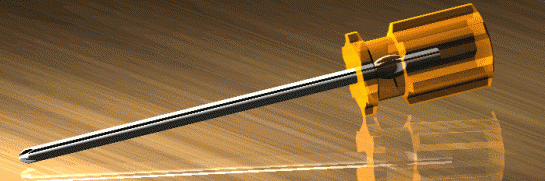

用CAD怎么画十字形螺丝刀
本问为CAD制图的实例教程,在教程中小编会为各位朋友讲解了如何在luck18网址中制作十字螺丝刀头的方法以及流程,主要学习拉伸、剖切、差集、倒角、UCS阵列等命令的运用,希望能给朋友们带来帮助。
"十"字形螺丝刀的画法:

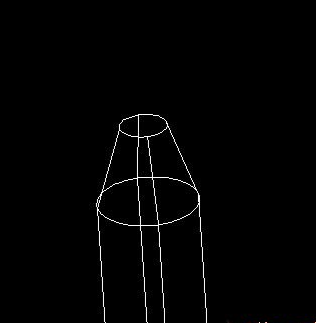

1、首先画一个直径6长200的圆柱体,拉伸时是正角度。

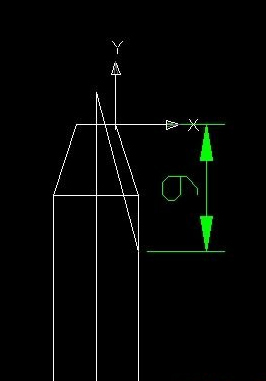

2、画出凹槽剖面深度位置线

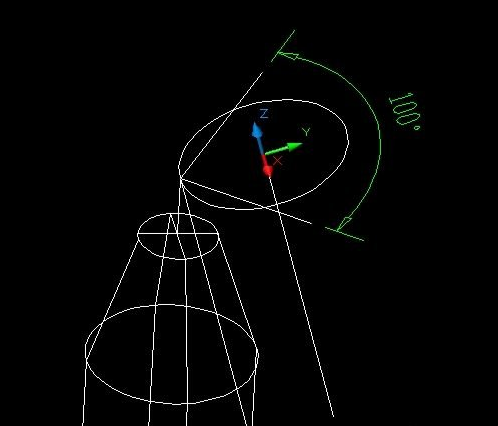

3、此线偏移3,调整UCS作一圆、画一个大于95°-100°的角

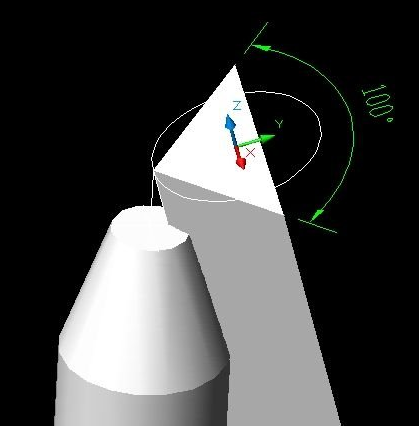

4、连一个闭合环——面域——路径拉伸成体

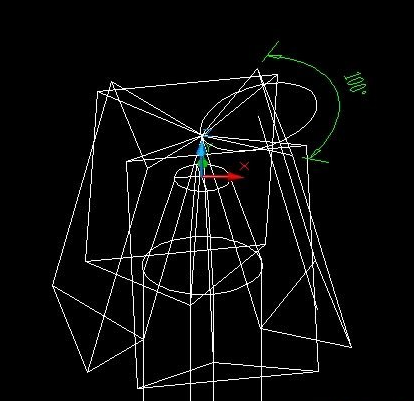

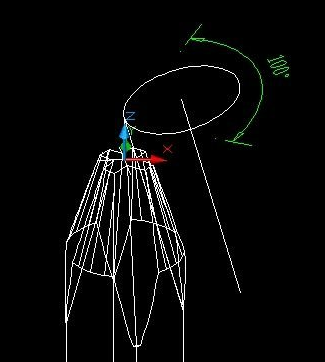

5、再调整UCS阵列四个

6、差集

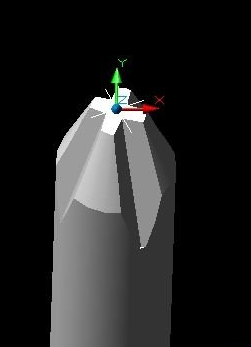

7、就这样完成了
