CAD怎么画风火轮?
哪吒的风火轮酷不酷炫？想要通过CAD画一个风火轮图形应该通过哪些步骤呢？下面小编给大家带来一个绘制简易风火轮平面图的教程，有需要的朋友们可以参考下。
1、画轮廓。画外围轮廓圆，确定整体大小。
2、画风火轮大圆。以轮廓圆半径为直径，画小一号的圆，作为风火轮的外部大圆弧。

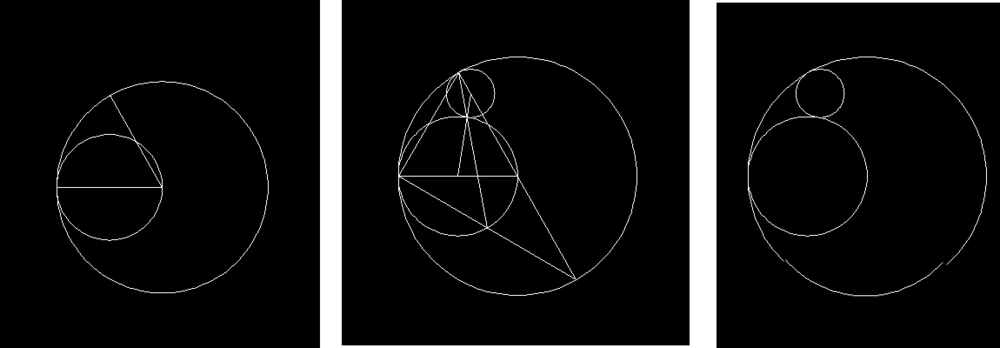

3、画风火轮小圆。以轮廓圆圆心为起点，做60°方向半径。画风火轮小圆，要求与轮廓圆及大圆同时相切。绘图过程辅助线如图所示。
4、修剪、阵列。修剪保留大小圆外侧部分，圆周阵列6个。添加中心圆，基本绘图就完成了。
5、渲染效果。填充，上色，轮廓加粗。绚丽的风火轮就完成了。
以上就是cad画风火轮的教程，希望对大家有所帮助，对其他小技巧感兴趣的朋友可以继续关注常见问题板块。
