CAD怎么设计一个机械零件平面图
CAD怎么设计一个机械零件平面图？CAD中绘制平面图是很简单的，今天小编教大家制作一个很简单的弯头零件平面图，一起来看看详细的操作教程吧。

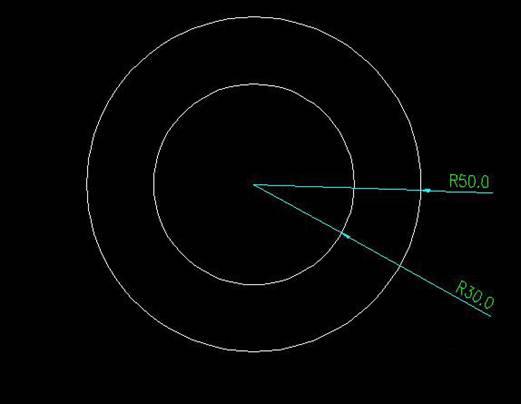

1、打开CAD软件，新建图纸，画两个同心圆，半径分别为30mm和50mm。
2、沿着步骤1的圆心向右200mm位置为圆心，复制相同的同心圆，也可以用镜像命令。
3、沿着步骤1圆心向右水平48mm，在垂直向上与大圆相交点为起点，水平向右画线，与另一个同心圆的大圆相交，然后镜像产生另外一条直线。

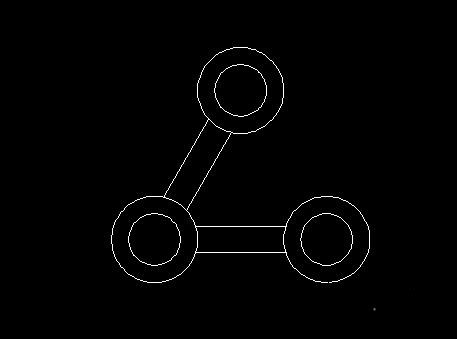

4、用旋转ro命令，以步骤1圆心为基点，旋转第二组同心圆和步骤3直线为对象，然后依次是复制(c)、60°，进行旋转复制。

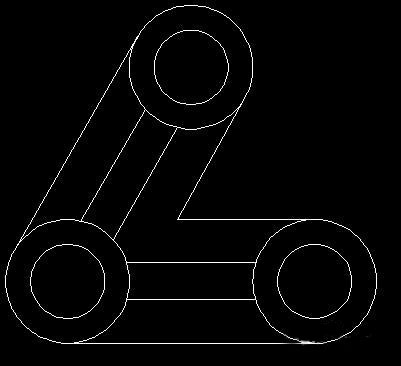

5、画步骤1同心圆和步骤2同心圆的外切线，最下面的一条，同理画步骤1同心圆和步骤4同心圆的外切线，最上面一条，如图所示画二条相交线。

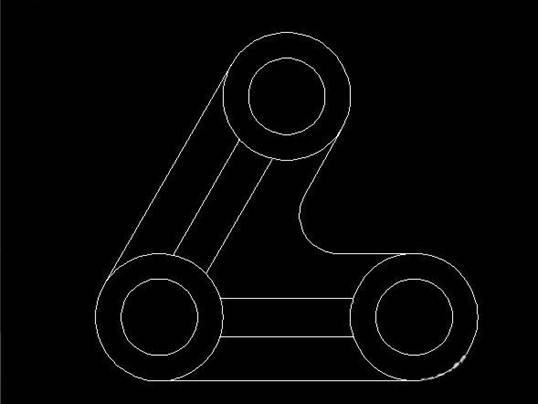

6、然后对步骤6的相交线进行倒圆角，圆角半径为30mm。就得到最后的图形了。
这样就绘制完成好了一个机械零件，以上就是CAD设计机械零件的教程，希望大家喜欢。
