CAD如何旋转视口而模型里不变
在CAD布局中，由于图的方向不一样，我们需要将布局里面的图形旋转方向，可是旋转方向的话，其他布局里面的图就会改变方向了。想要在布局视图中旋转视口，而又保持模型里不变，该怎么操作呢？下面小编带大家一起来看看以下的教程介绍。

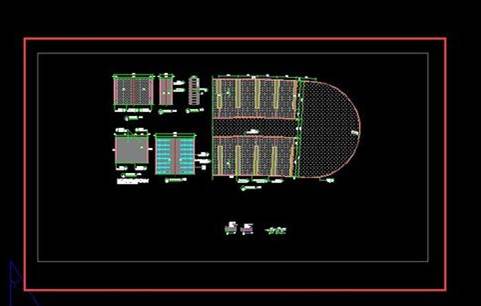

1、 打开CAD软件，在模型里面打开一张CAD图形，如图所示

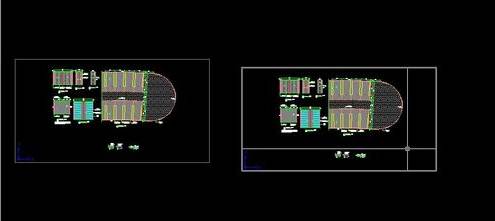

2、 在布局里面，我们新建一个布局，然后复制一个布局又来对比变化，如图所示
3、 我们首先双击进入第二个布局里面，输入命令ucs——空格，之后输入z——空格。
4、 这里我们可以输入自己需要旋转的角度，也可以拉一条线段用以表示改变的方向，比如小编在布局右侧拉了一条自上而下线段（线的方向也影响图形改变的方向），如图所示

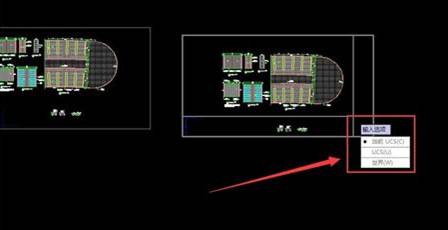

5、 之后输入命令plan——空格，接下来会提示是否用当前的ucs，我们继续按空格键，如图所示
6、 对比一下是不是之后第二个布局里面的图形方向变了，模型里面没有改变。
以上就是CAD旋转视口而模型不变的教程介绍，既可以在布局里面改变图像的方向，旋转成自己需要的角度，又不改变模型里面图形的方向，大家掌握了吗？
