CAD怎么设置箭头的大小及样式
CAD怎么设置箭头的大小及样式？CAD图纸中想把箭头设置为建筑箭头，怎么操作呢？下面小编给大家介绍CAD中修改箭头样式和大小的方法。

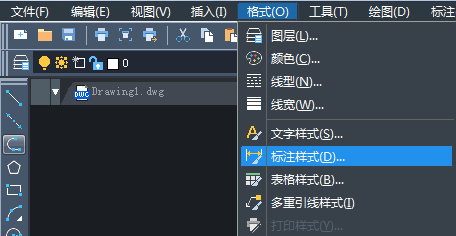

1、打开CAD，进入需要更改箭头格式的作图界面，点击“格式”，并点击“标注样式”，打开标注样式管理器。

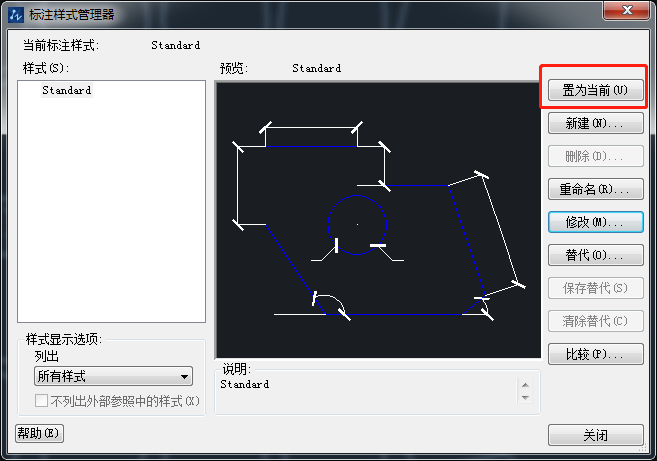

2、在标注样式管理器中，如果你不打算全部改变箭头的样式，就点击“新建”，在新建的样式中选择自己的箭头，修改方式类似下面的操作，完了之后点击“置为当前”然后点击这里的“关闭”。如果你想一次性更改图中所有的箭头样式的大小、箭头的类型，那么点击“修改”，这里我选择一次性更改全部，因此点击“修改”。

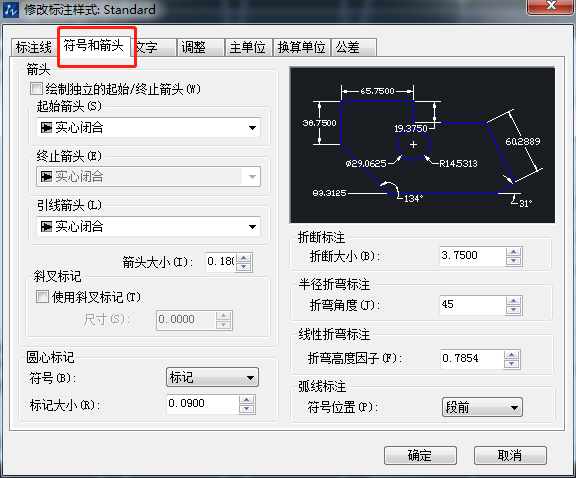

3、进入标注样式管理器后，想更改的是箭头，就点击“符号和箭头”。
4、弹出“符号和箭头”管理选项卡，这里可以点击改变箭头的大小、样式。这里选择“建筑箭头”，选择完毕，点击“确定”。
5、返回到标注样式管理器中，这里需要注意，如果直接点击关闭，是没有修改到的，因此，需要点击“置为当前”，然后点击“关闭”。
这样，返回到作图界面，就可以看到箭头已经全部修改完毕。以上就是CAD标注箭头修改样式和大小的教程，很简单，大家可以尝试动手操作一下。
