CAD中绘制圆弧很常见,但是要绘制指定长度的弧线,该怎么操作呢?这里给大家介绍CAD怎么绘制指定长度的圆弧的,下面是详细的教程参考.弧线的绘制，有个长度，但这个长度指的是弦长，并不是弧长。下面介绍如何绘制指定长度的弧线。比如我们要画一个半径是100，弧长是150.62的弧线。

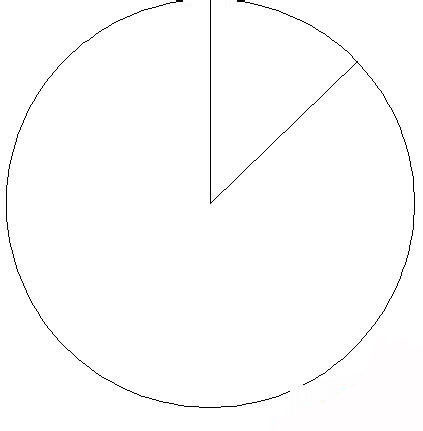

1、我们先绘制半径100的圆，然后我们随意画出线条方便修剪

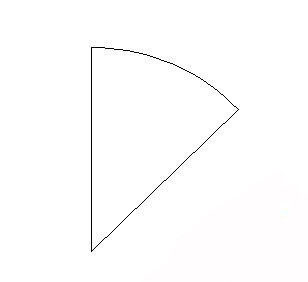

2、修剪掉弧线，得到一部分圆弧线。这时我们看如图，我们需要使用命令将现有的弧线变为我们制定的弧线

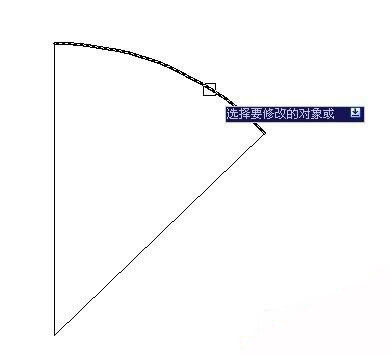

3、输入len回车，输入t回车，输入150.62回车，点击选中弧线，弧线就立刻变成我们要的弧线了。
以上就是CAD绘制指定长度圆弧的方法，希望大家喜欢。
