CAD图纸中的块不能分解怎么办
CAD图纸中的块不能分解怎么办？CAD制图时，我们常常将图纸设置成为不可分解的块，以防别人修改。但当我们想要修改时，发现块没办法分解，该怎么办呢？ 今天我们来看看遇到CAD图纸中不能分解的块时应该怎么操作，下面是详细的教程。

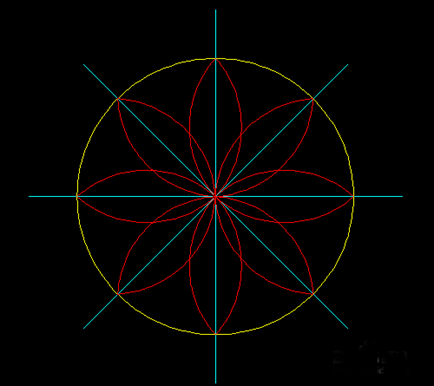

1、如下图，我们在CAD中所绘制的图。

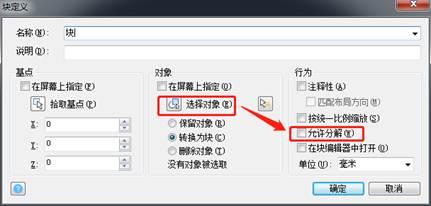

2、先将其设置成不可分解的块：B——空格——调出块定义窗口——先命名——再选要设置块的对象——允许分解前不要打勾——确定。这时不可分解的块就制作好了，现在选择这个块，X——空格，是分解不了的

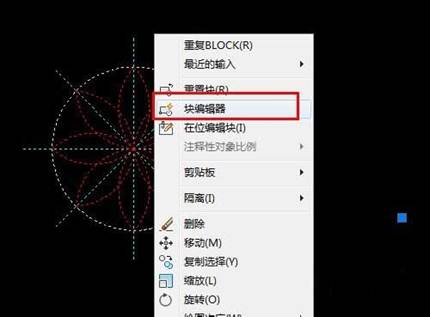

3、选中这个块，单击右键——选择“块编辑器”
4、进入块编辑器窗口，这时块就成了分散的图了，这时选中所有的图，按Ctrl+C(复制)
5、按Ctrl+N(新建)一个CAD文档，在新建的CAD文档中，按Ctrl+V(粘贴)，这时粘贴过来的图，查看其特性，就是分解的图了
