CAD如何标注五边形相切圆的半径
CAD五边形有五个相切的内切圆,想要对相切圆进行半径标注,该如何操作呢?今天我们来看看详细的标注教程。
1、打开CAD软件,绘制任意五边形。

3、以五边形的五个顶点为圆心、边的一半为画5个小圆。

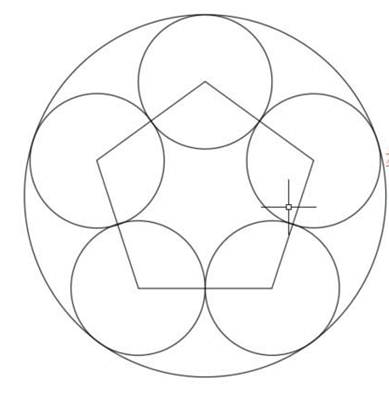

4、用3相切(相切于上步骤画的圆)画圆。

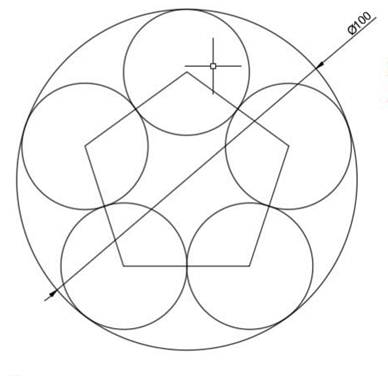

5、用缩放命令,把图形按大圆直径为100进行缩放。

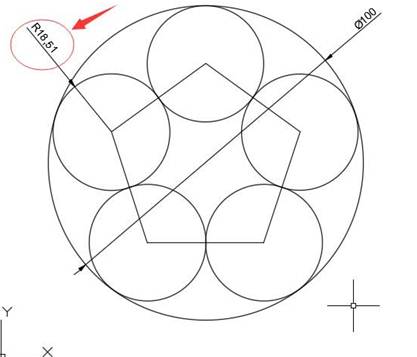

6、用半径标注命令,标注小圆半径。可以看到小圆半径为18.51

以上就是cad标注五边形相切圆圆半径的教程,类似的多边形标注小圆半径都可以操作,大家可以尝试画一下。
