cad画立面图的方法步骤

一座建筑物是否美观，很大程度上决定于它在主要立面上的艺术处理，包括造型与装修是否优美。在设计阶段中，立面图主要是用来研究这种艺术处理的。在施工图中，它主要反映房屋的外貌和立面装修的做法。CAD图纸中常常要绘制立面图，该怎么操作呢？今天小编给大家介绍立面图的绘制方法，下面是详细的教程。

1、先绘制一个二维长方体，设置好长宽;

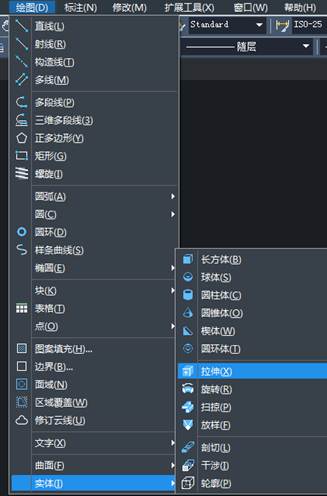

2、在工具栏选择“绘图”→“实体”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。

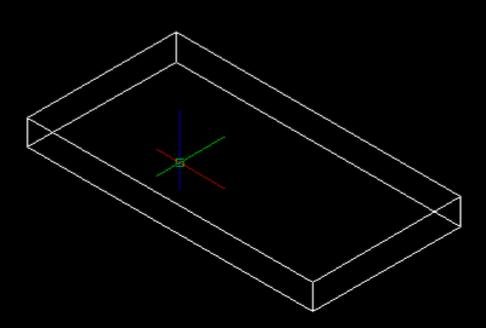

3、选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;

4、如果在矩形上面想再画个圆柱，则先点击“视图”→“俯视图”→再用绘图工具绘制一个矩形;

5、在工具栏选择“绘图”→“实体”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。

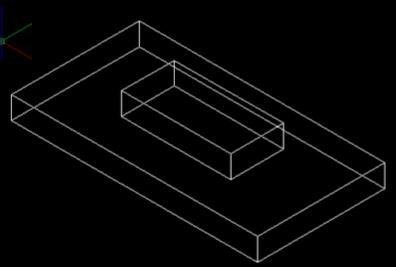

6、选择“视图”→“三维视图”→“东南等轴测”→得到如下图形;

7、绘制好图后，选择“视图”→“动态观察”→“受约束的动态观察”→移动得到想要的侧视效果，保存，再打开图时则是下图效果。如下图所示;

以上就是CAD绘制立面图的方法，希望大家喜欢！
